5247平米4层框架教学楼毕业设计方案(计算书、部分建筑结构设计图纸)

附件详情

某四层框架教学楼 毕业设计 (含计算书、部分建筑结构设计图)
该资料为:某四层框架教学楼 毕业设计 (含计算书、部分建筑结构设计图)
拟在广东培正学院建造一幢新教学楼,总建筑面积为5247 平方米。此教学楼为四层现浇钢筋混凝土框架结构,建筑高度为16m。
内容包括:
计算书:
1.建筑设计
2.上部结构设计
3.下部结构设计
4.楼板结构设计
5.楼梯结构设计
6.电算与手算的分析比较
共115页。
该资料包含:

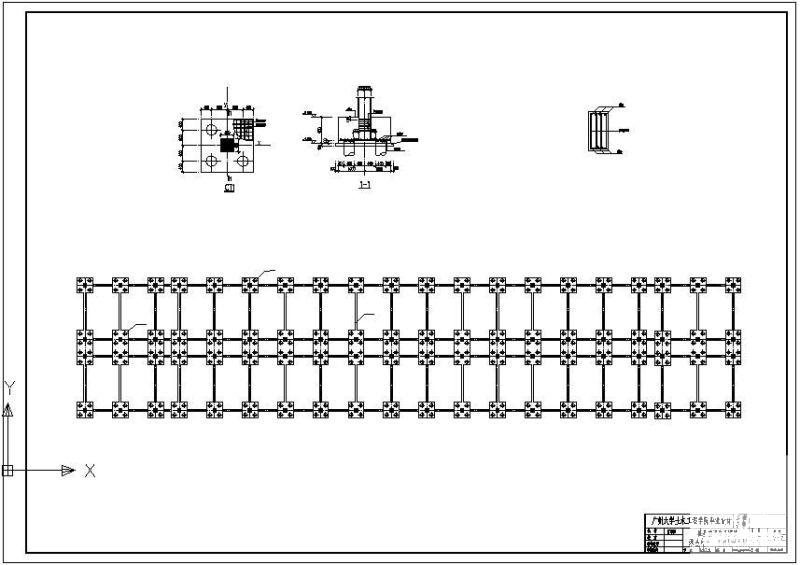

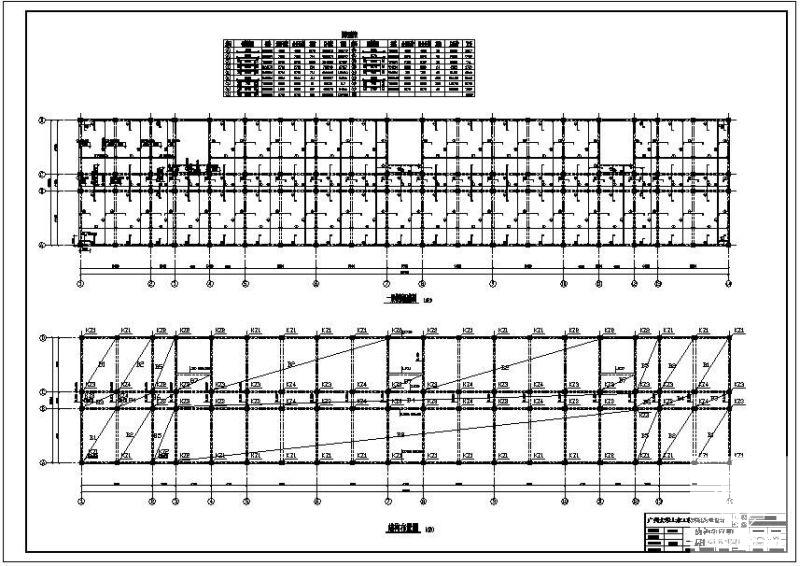

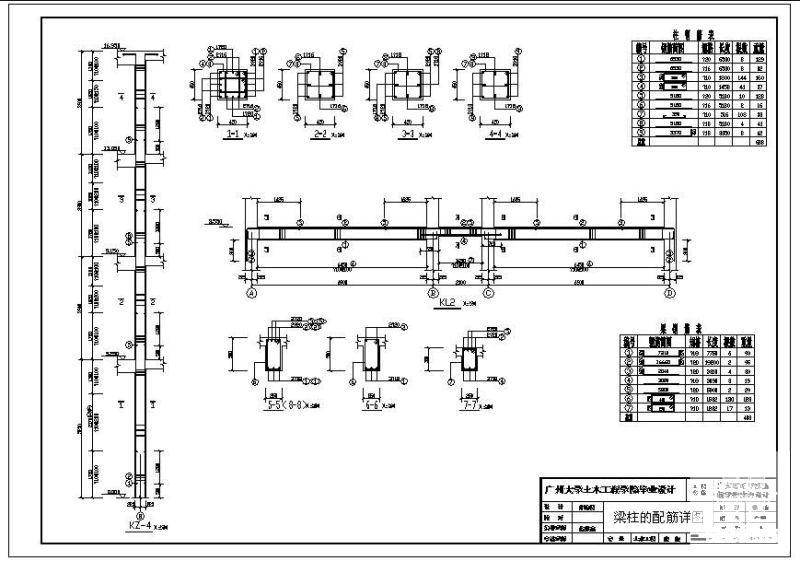

建筑设计总说明、门窗表、立面、剖面图、平面图、屋顶平面图、结构总说明、布置图、一层楼板配筋图、一层梁柱平法配筋图、梁柱配筋详图、基础布置图共13张图纸。


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 教学楼建筑设计方案 - 1
    教学楼建筑设计方案 - 1
  • 教学楼建筑设计方案 - 2
    教学楼建筑设计方案 - 2
  • 教学楼建筑设计方案 - 3
    教学楼建筑设计方案 - 3
以上是部分截图,请下载附件后查看完整高清内容
