一类高层住宅楼电气CAD施工图纸(火灾自动报警系统)(TN-C-S)

  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 建筑面积:10947.4平方米
  • 地上层数:21层
  • 地下层数:1层
  • 图纸年代:近代
  • 地下室用途:设备用房,其它
  • 节点大样:等电位联结
  • 负荷等级:一级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目地址:山西
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: ,出入口控制系统,通信系统,有线电视和卫星接收系统

附件详情

  • 1、电气设计说明
  • 2、配电系统图
  • 3、低压配电系统图
  • 4、竖向配电系统图
  • 5、剩余电流监测报警系统图
  • 6、消防应急照明系统图
  • 7、光纤到户通信系统图
  • 8、火灾自动报警系统图
  • 9、有线电视、可视对讲系统图
  • 10、配电平面图
  • 11、
  • 12、火灾自动报警平面图
  • 13、
  • 14、防雷接地平面图

附件详情

该附件是一类高层住宅楼全套电气施工图纸,总共36张。
该项目概况:该项目为高层住宅楼。地下层为设备用房和住宅储藏用房,层高3.6m;一~二十一层为住宅,层高3m;屋顶为电梯机房,层高4.9m。建筑高度63.45m,建筑面积为10947.4m2,室内外高差0.45m。为一类高层建筑。
该资料内容:照明、动力系统;防雷接地;等电位联结;火灾自动报警系统;光纤到户通信系统;电视、可视对讲两个系统的预埋部分。

一层火灾自动报警平面图一

一层弱电平面图

消防应急照明系统图

配电系统图

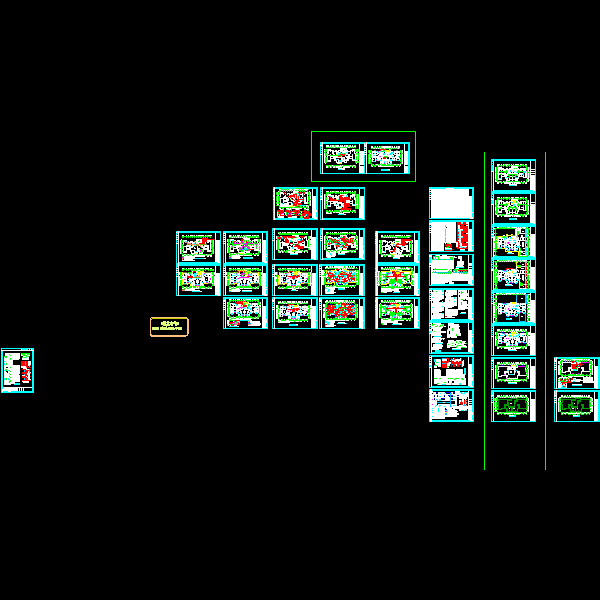

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
