834平方米室内篮球场单层门式刚架建筑及结构施工图纸

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:11张

附件详情

该项目是陕西某室内篮球场项目,建筑占地面积 :834.7平方米,采用单层门式刚架结构结构,建筑高8米,抗震设防烈度为6度。

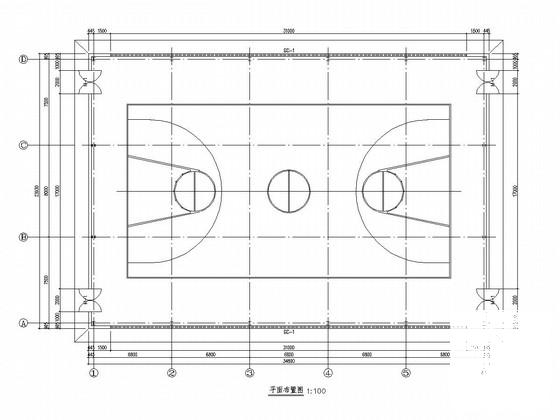

该资料包含: 结构设计说明 ,基础图,结构图,檩条图,建筑设计说明,立面图,平面图,剖面图,雨棚图等共计11张图。

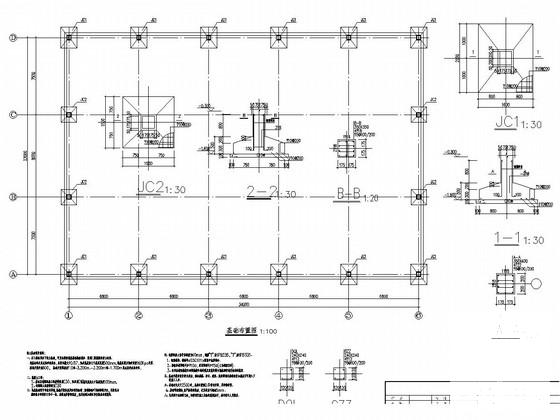

基础布置图

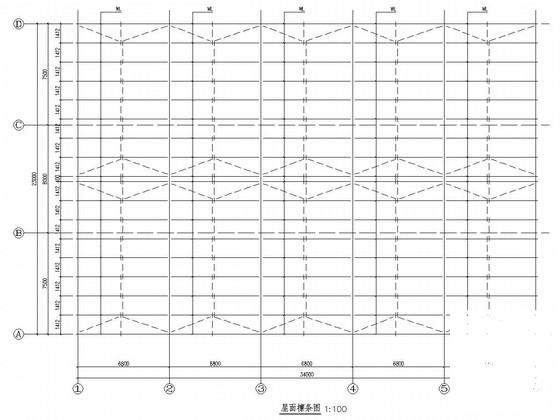

屋面檩条图

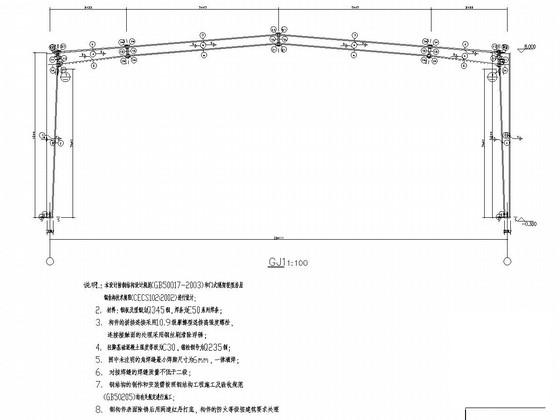

钢架图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 门式刚架结构施工图 - 1
    门式刚架结构施工图 - 1
  • 门式刚架结构施工图 - 2
    门式刚架结构施工图 - 2
  • 门式刚架结构施工图 - 3
    门式刚架结构施工图 - 3
  • 门式刚架结构施工图 - 4
    门式刚架结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
