网吧电气消防CAD施工图纸

附件详情

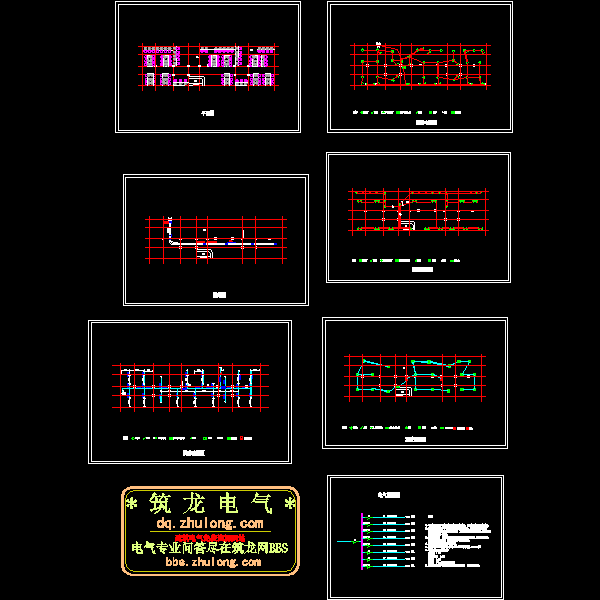

网吧电气消防图，共7张图纸，包括照明插座电路图，排烟图，消防喷淋图，消防烟感图，设计说明和系统图。

1、本建筑强电主干线部分按原电气图进行施工，支线部分按此图进行施工。
2、接地系统采用TN--C--S方式接地电阻小于4欧姆。所有进出建筑物的金
属管道均要与总等电位端子箱连接，卫生间座局部等电位联结，具体做法
详新02D12第5--12页。
3、导线敷设方式：强电部分所有导线均采用穿钢管暗敷设，弱电部分主线
采用金属线槽暗敷设，支线采用穿PVC管暗敷设。
4、弱电部分所有导线均采用阻燃型。
5、照明配电箱安装做法详《建筑电气安装工程图集》JD3--116页。
6、 下口距地高度：
配电箱 1.5m
LEB端子箱 0.5m
暗开关 1.4m
暗插座 0.3m（已标注的除外）
7、未说明部分应严格按国家有关电气施工规范，规程进行施工。
