]6层框架结构办公楼毕业设计方案(建筑施工大样图、结构施工大样图、楼梯计算书)

附件详情

该附件为六层的框架办公楼毕业设计,要求在建筑设计基础上布置结构,基础结构像是采用柱下独立基础,7度设防。
该附件含有详细的建筑图与结构图还有板式楼梯的计算书以及楼梯的 计算表格 还有PKPM的总信息。
其中图纸中包含 结构设计说明 、基础平面图、梁平法施工图、板平法施工图、楼梯大样图、建筑设计说明、平面图、立面图、节点大样、门窗大样等共27张图纸。
设计年代:近代.05。

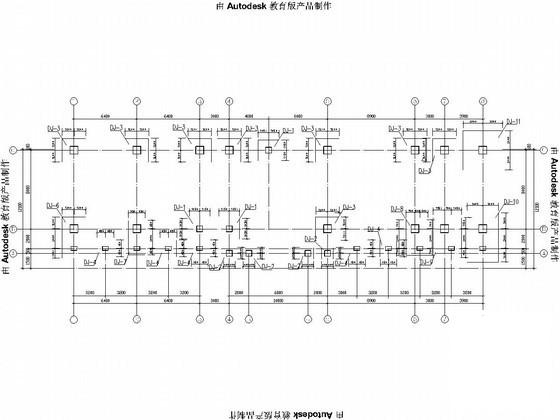

基础布置平面图

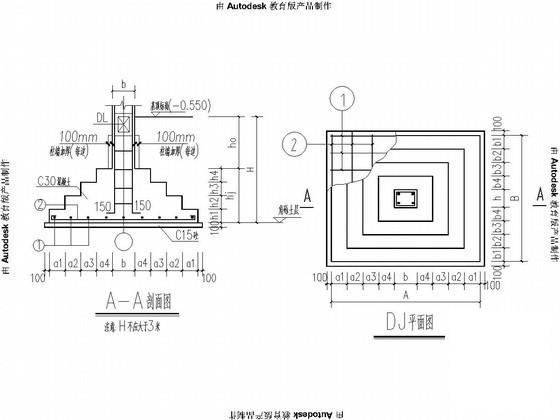

基础大样图

柱平法施工图

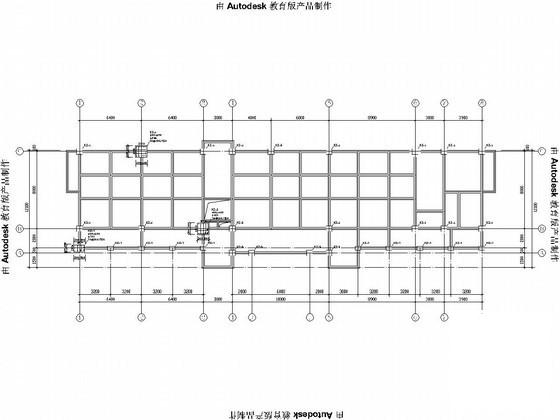

梁平法施工图

阳台栏板大样

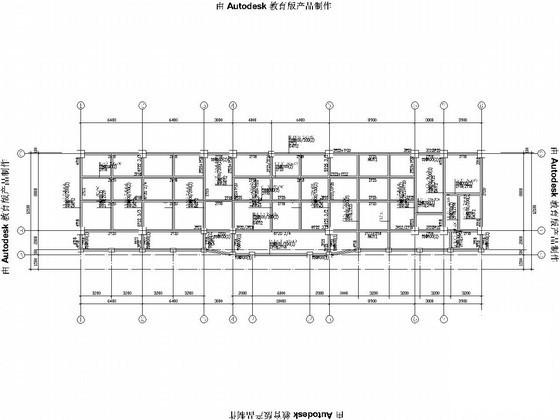

板平法施工图

楼梯示意图

楼梯大样图

女儿墙大样图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
