小区内2层幼儿园电气CAD图纸(接地系统设计)

附件详情

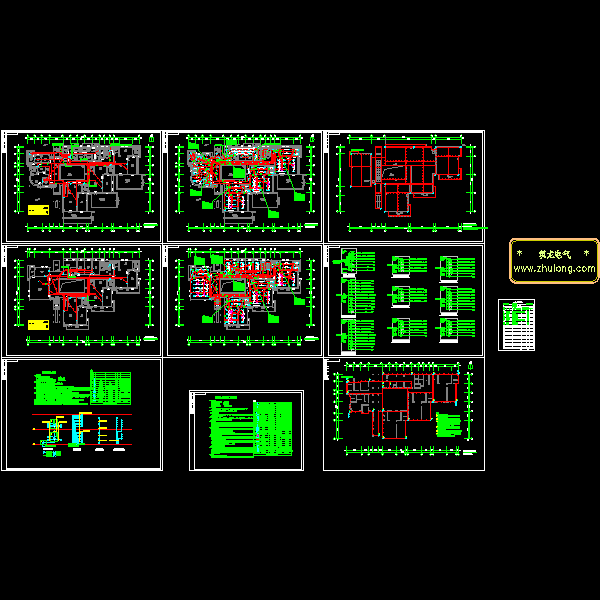

该项目为苏州某住宅项目内一栋二层混凝土结构的幼儿园，电源等级为三级负荷,环境特征一般。
弱电系统包括照明、配电和防雷及接地系统设计；电源进线引自室外变电所，后侧由本院设计。厨房由甲方另行委托厨房公司设计后再进行电气部分设计，该资料仅预留电量。
弱电系统包括通讯电话、有线电视、有线广播及电铃系统；通讯电话系统进线引自小区电话交接间；有线电视进线引自小区有线电视管网。电铃控制箱设置于门卫，电源就近引自门卫插座回路，有线广播设置于底层办公室，功放设备电源就近引自办公室插座.门卫及园长室应有电话能直通110、119。
