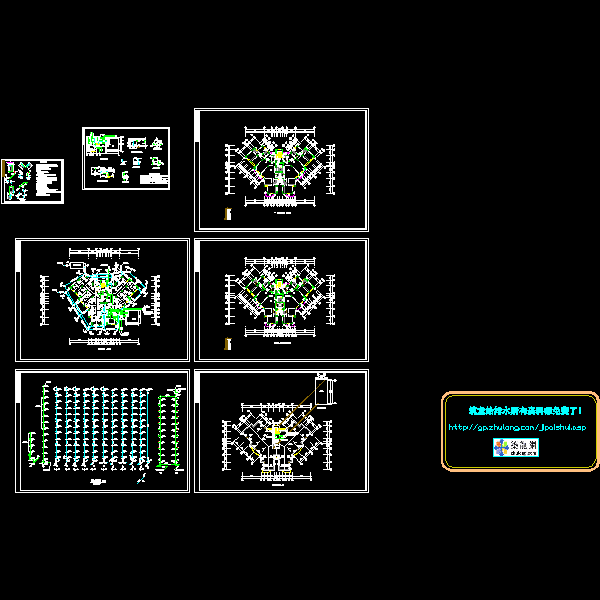

11层塔式住宅给排水CAD施工图纸

附件详情

该项目普通消防水量为10L/s，室外消火栓及水泵接合器均在总图中设计。
1.该资料所注标高以一层室内地坪±0.00为相对标高基准，室外地坪为-1.40米。
2.尺寸单位:标高.管长以米计，其余均以毫米计。
3.管道标高:排水管指管内底标高，其余均指管中心标高。
4.管材及接头：
(1)生活给水管采用PP-R管，热熔联接。
(2)消防管采用镀锌钢管。
(3)室内排水管采用UPVC管,粘接接头，排水立管每层设置一个伸缩节。室外排水管采用加筋PVC管。
5.管道上安装的阀门DN<50毫米时,采用截止阀,DN>50毫米时采用蝶阀。
