城市政院排水设计通用CAD图纸

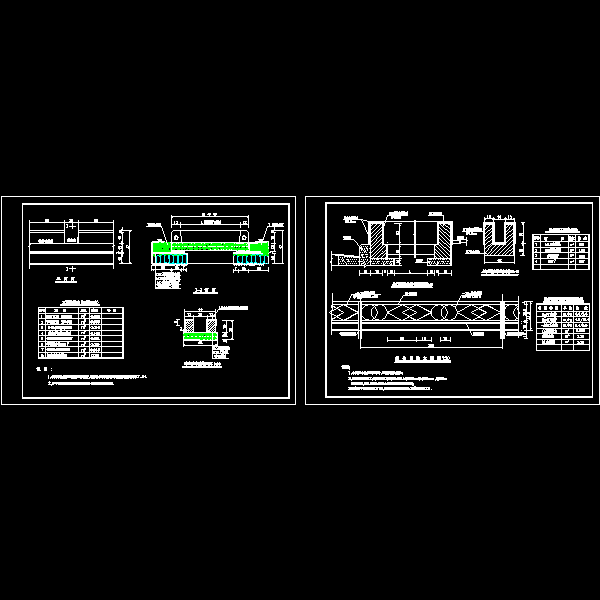

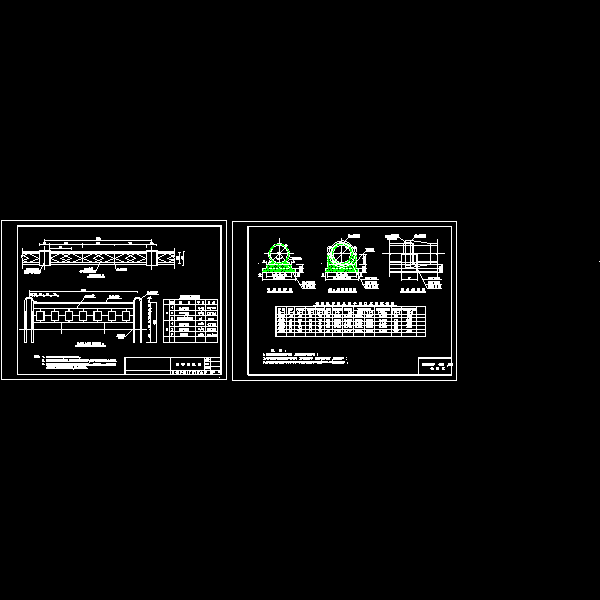

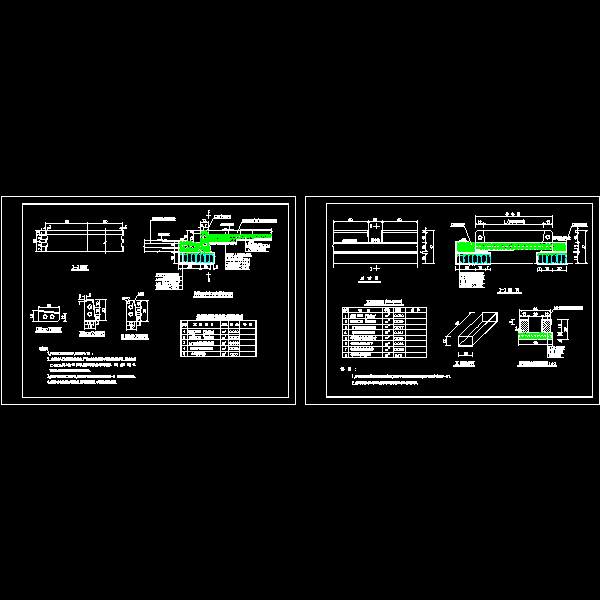

本图集是在原<城市道路排水通用图>的基础上,根据市政基础设施建设的飞速发展要求,配合近年来新颁布实施的<室外排水设计规范(GBJ14-87)>,<市政道路工程质量检验评定标准(CJJ1-90)>,<排水管渠工程质量检验验评定标准(CJJ3-90)>,及国家法定计量单位的标准使用要求,组织进行修编设计的. 　　 本通用图吸收了建设管理.施工,设计多方面的建设性意见,在原通用图的基础上按现行相关的技术标准进行了适当的整理.修改.补充.并提出详细要求,其内容包括: 　　一.调整街沿石外观几何尺寸与流水石外观几何尺寸相匹配,较原街沿石体积有所减少,并具有街沿石与流水石通用的特点.人行道小块推广使用"S"形连锁砖,提高人行道面强度,延长使用寿命. 　　 二.道路绿化分隔带的泄水孔在保留有暗沟的形式外,增加了排水明沟的新形式,供建设单位选择使用. 　　 三.排水管道基础补充了d900~d1600的大管径90°.135°带状基础.对软土上的管道基础,须由设计特殊处理,未编入本标准图集. 　　 四.本图集管道接口均采用刚性接口形式:水泥砂浆抹带接口;钢丝网水泥砂浆抹带接口;对大管径增补了细石砼加钢丝网现浇套环接口,并增加钢筋砼承插管,橡胶圈接口形式,钢筋砼管均按昆明预应力制管厂产品标准控制修编设计.
