6层砖混结构学生公寓毕业设计方案

附件详情

某六层砖混学生公寓毕业设计（含计算书，结构图）
该资料为西北农林科技大学学士学位论文
该项目为六层砖混结构留学生公寓。建筑层数为六层，层高2.8m，总建筑面积5400平方米。抗震设防烈度7度，场地类别为Ⅱ类，结构设计使用年限为50年。该项目为二类建筑，耐火等级为二级，工程±0.00同绝对标高525.38m。
结构设计依据国家相关规范进行：计算各楼板和屋面板的恒荷载，同时确定活载值。根据荷载设计值计算出楼面和屋面的配筋。将板上荷载按单向板、双向板的传力特点传给各墙体,然后根据各墙所受荷载及墙体自重，验算墙体抗压承载力。根据抗震设防数据及结构重力荷载代表值，计算出水平地震作用下墙体承担的剪力，并验算墙体的抗剪承载力。计算出墙段基础上部荷载，并由此确定基础类型和配筋。在最后进行雨篷计算。
设计中楼屋面板计算使用了天正公司的天正 结构软件 。 经过验算，该结构符合安全性、可靠性要求。
共53页。

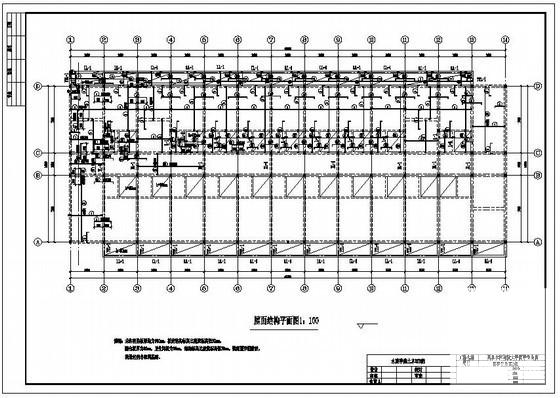

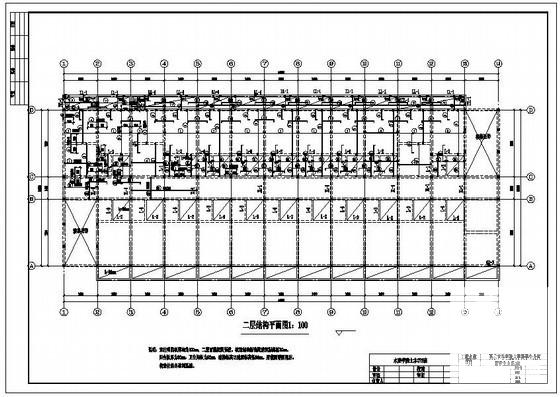

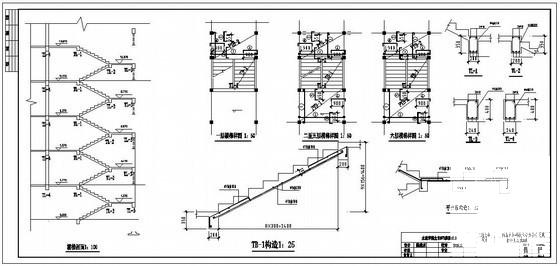

该资料包含： 结构设计说明 ，基础图， 楼梯详图 ，结构平面图等共6张结构图
