该项目施工范围为一座6000L/h的盐酸再生系统、酸贮存系统、氧化铁粉收集贮存系统、构筑物、厂房、工艺管线及区域工程等。

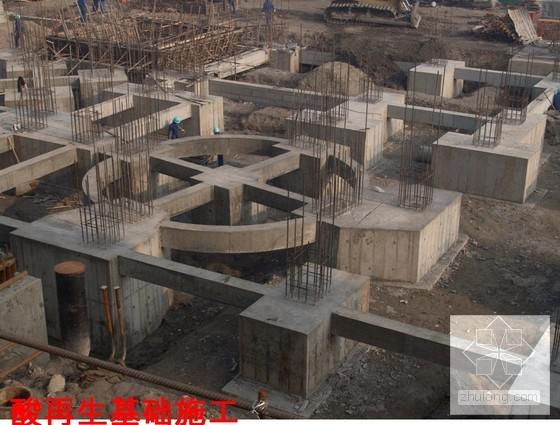

炉子区为五层钢筋混凝土框架结构,四层、五层的设备平台区域为架空钢平台(钢次梁,钢板),屋面标高为28.0m。主墙体采用240厚粘土多孔砖墙,外墙刷丙烯酸涂料。基础采用独立桩基承台,炉子设备基础采用桩筏基础,桩型为PHC预应力混凝土管桩。主楼屋面采用倒置式上人屋面。
……
3 厂房钢结构制作、安装
本标段酸罐区为一层钢筋混凝土框架结构厂房,长36m,宽18m,建筑面积706.6m2,檐口标高12.0m。0.5m以上采用V-125彩钢板围护,屋面为W550型玻璃钢板。
3.3 柱子吊装
柱子吊装采用捆绑式,柱身所有绑扎处均须垫半圆管或胶皮等软材料,防止钢丝绳磨断、损伤构件及油漆涂层。柱子立起后对准预埋螺栓慢慢落下,四面中心对好后将柱子慢慢落到底,戴上螺帽临时固定,拉好缆风绳。用两台经纬仪和一台水准仪在夹角900的两个方向观测柱身垂直度,一台水准仪测标高,柱垂直度偏差控制在H/1000以内,底部中心线偏差控制在5mm以内时,将柱脚螺栓拧紧(待屋面结构安装后带双帽)。钢柱安装完毕后,及时将柱间支撑也安装就位。
3.4 屋面结构吊装3.5 高强度螺栓的安装3.6 焊接施工3.7 油漆施工3.8 压型板施工
……
施工特点及难点:1 施工工序多,高空、立体交叉作业和各专业施工配合多。2 该项目厂房主体为框架结构,设备主要布置在±0.0地面及+6.0m、+10.7m框架平台上,各层平台板开口面积较大,属平面不规则框架结构,混凝土结构外形较复杂,模板及支撑钢管等周转材料需耗量大。3 部分设备构件尺寸大,需采用大吊车、分段吊装,加大了施工难度。4 施工场地狭小,高空作业和多层交叉作业多,安全管理及成品保护难度随之增大。
主要分部分项、重大施工方案包括:1 施工测量2 土建工程3 厂房钢结构制作、安装4 机械设备安装5 耐材砌筑及防腐施工6 电气设备安装。
……
151页,。

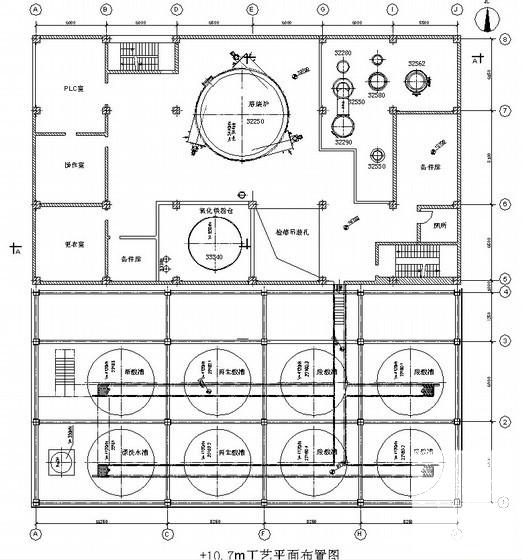

+10.7米工艺 平面布置图

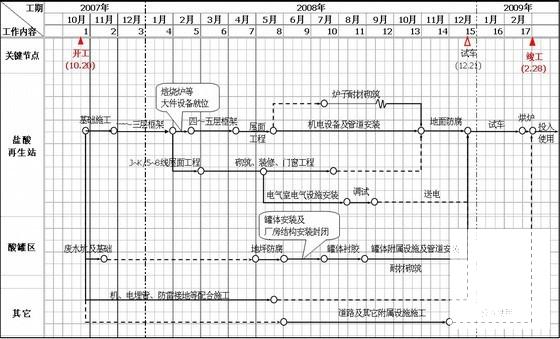

施工进度计划网络图

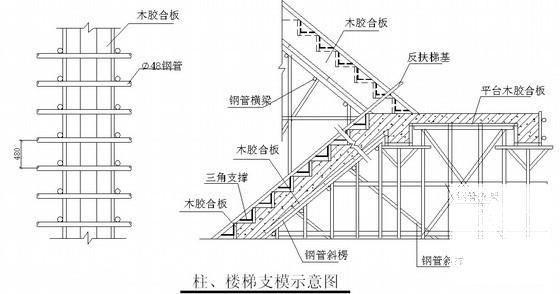

柱、楼梯支模示意图
