住宅小区幕墙工程施工组织设计(石材干挂)

玻璃幕墙形式:明框玻璃幕墙 石材幕墙形式:挂件式石材幕墙
金属幕墙形式:单层铝板幕墙
幕墙施工工艺方法:幕墙安装
幕墙施工重点、难点:出影响工期的主要因素并进行分析,对于内部因素是可以较好地进行控制的,但同时也是控制的重点和难
幕墙施工主要机具:冲铆机、双组分打胶机、双头斜锥切割机、双头斜锥切割机、双头斜锥切割机、3轴加工中心、3轴加工中心、4轴加工中心、角接口切割机、进口端面铣、进口仿型铣、多头钻
幕墙施工节点详图、示意图:5张以下
幕墙施工方案编制时间:2009

附件详情 本技术标是针对石材幕墙做出的详细施工组织设计。   石板材幕墙安装施工   (1)金属骨架安装   1) 根据施工放样图检查放线位置。   2) 安装固定竖框的铁件。   3) 先安装同立现两端的竖框,然后拉通线顺序安装中间竖框。   4) 将各施工水平控制线引至竖框上,并用水平尺校核。   5) 按照设计尺寸安装金属横梁。横梁一定要与竖框垂直。   6) 如有焊接时,应对下方和邻近的已完工装饰面进行成品保护。焊接时要采用对称焊,以减少因焊接产生的变形。检查焊缝质量合格后,所有的焊点、焊缝均需作去焊渣及防锈处理,如刷防锈漆等。   7) 待金属骨架完工后,应通过监理公司对隐蔽工程检查后,方可进行下道工序。   (2)石材饰面板安装   1) 将运至工地的石材饰面板按编号分类,检查尺寸是否准确和有无破损、缺楞、掉角,按施工要求分层次将石材饰面板运至施工面附近,并注意摆放可靠。   2) 先按幕墙面基准线仔细安装好底层第一层石材。   3) 注意安放每层金属挂件的标高,金属挂件应紧托上层饰面板,而与下层饰面板之间留有间隙。   4) 安装时,要在饰面板的销钉孔或切槽口内注入石材胶(环氧树脂胶),以保证饰面板与挂件的可靠连接。   5) 安装时,宜在完成窗洞口四周的石材镶边,以免安装发生困难。   6) 安装到每一楼层标高时,要注意调整垂直误差,不积累。   7) 在搬运石材时,要有安全防护措施,摆放时下面要垫木方。   (3) 石材的粘补与拼接   石材饰面的色纹、暗缝及隐伤等不易被发现,挂贴后,在外力作用下易开裂。由于花纹、色泽、材料来源等众多原因,又不能调换,只能采取粘补与拼接修复,使之达到与原饰面材料相同或基本相同,再镶贴于该部。   1)常用胶粘剂种类及配合比   (1)胶粘剂和种类:常用胶粘剂有环氧树脂胶和502胶。   (2)胶粘剂的配合比:常用的有商品胶粘剂和自制胶粘剂。   粘合剂的配合比:   ①环氧树脂胶的配合比,6101环氧树脂:苯二甲酸二丁酯:乙二胺:同花岗石色颜=100(kg):10~20(L):10(L):适量   ②自制胶粘剂的配合比。由白蜡、石膏粉、颜料、漆片配制而成。   2) 粘补与拼接工艺。粘补与拼接操作工艺顺序:    清洁缝面 烘干 涂刷胶剂 拼接 擦试缝面 固定 磨光   ① 清洁缝面:清洁缝面是整个粘补与拼接能否成功的关键。缝面清洁应从面层到背面细致清除污染物,注意别破坏表面缝边,然后用清洁水擦去缝隙面灰尘,放在一旁晾干。   ② 烘干:由于缝面用水清洁时,含有水分,涂胶粘剂前,应将石材缝面四周用50℃左右的温度,慢慢烘干,保持缝面干燥,保证胶粘剂粘牢。   ③ 涂刷胶粘剂:用毛刷蘸胶粘剂细心地由面层方向向背面方向涂刷,切不可蘸胶粘剂太多,注意别污染饰面。待胶粘剂自然干燥10~15min后进行拼接。   ④ 拼接:拼接时应在一块平坦的基面上进行,保证拼接缝平整。施拼时,用两手分别向缝隙间压力,使拼接缝隙小而紧密。同时注意拼接缝与饰面板的几何尺寸是否准确。   ⑤ 擦拭缝隙面:将饰面板表面的胶粘剂擦拭干净。   ⑥ 固定:用木卡及木楔将粘补与拼接后的石材板固定。   ⑦ 磨光:等待胶粘剂固化达到一定强度后,将修复的石材用“零”号水砂纸亿木枋将裂缝隙处磨光。并用手工打蜡抛光。   粘补拼接后,缝隙应整齐,表面应平整,不显裂缝;抛光后的表面,应与原饰面板光洁度相同。   3)嵌胶封缝   (3)施工注意事项   1)严格控制石材板质量,材质和加工尺寸都必须合格。   2)要仔细检查每块石材板有没有裂纹,防止石材在运输和施工时发生断裂。   3)测量放线要十分精确,各专业施工要组织统一放线、统一测量,避免各专业施工因测量和放线误差发生施工矛盾。   4)预埋件的设计和放置要合理,位置要准确。   5)根据现场放线数据绘制施工放样图,落实实际施工和加工尺寸。   6)根据安装和调整石材板位置时,可用垫片适当调整缝宽,所用垫片必须与挂件是同质材料。   7) 固定金属挂片的螺栓要加弹簧垫圈,或调平调直拧紧螺栓后,在螺帽上抹少许石材胶固定。   6.3.3 石材料选择   石材板间的胶缝是石板幕墙的第一道防水措施,同时也使石板幕墙形成一个整体。   (1) 要按设计要求选用合格且未过期的耐候嵌缝胶。最好选用含硅油少的石材专用嵌缝胶,以免硅油渗透污染石材表面。   (2) 用带有凸头的刮板填装泡沫塑料圆条,保证胶缝的最小深度和均匀性。选用的泡沫塑料圆条直径应稍大于缝宽。   (3) 在胶缝两侧粘贴纸面胶带纸保护,以避免嵌缝胶迹污染石材板表面质量。   (4) 用专用清洁剂或草酸擦洗缝隙处石材板表面。   (5) 派受过训练的工人注胶,注胶应均匀无流淌,边打胶边用专用工具勾缝,使嵌缝胶成型后呈微弧形凹面。   (6) 施工中要注意不能有漏胶污染墙面,如墙面上

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

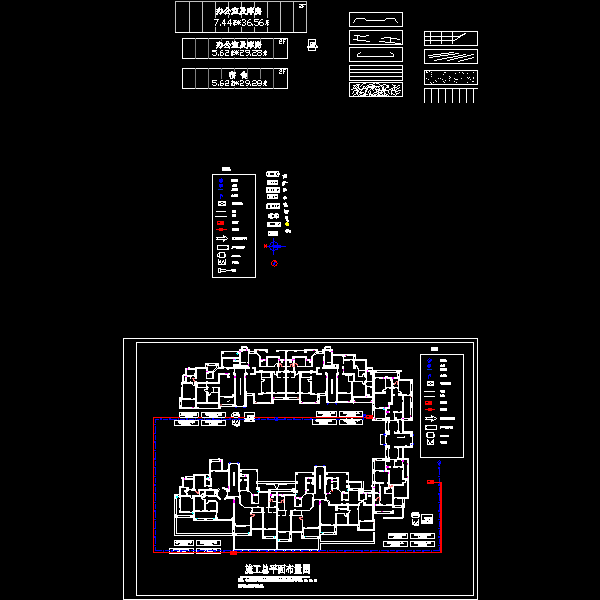

  • 住宅小区幕墙工程施工组织设计(石材干挂) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
