建筑工程大跨度钢结构弧形铝板幕墙施工工法（28页）

附件详情

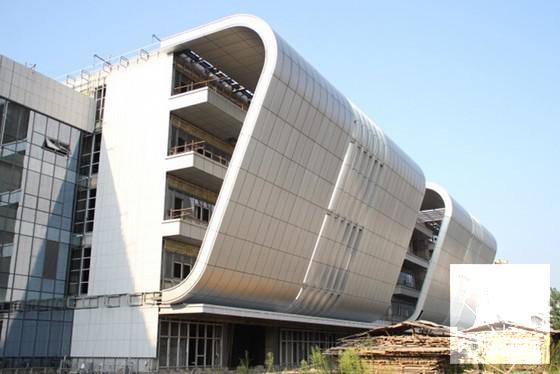

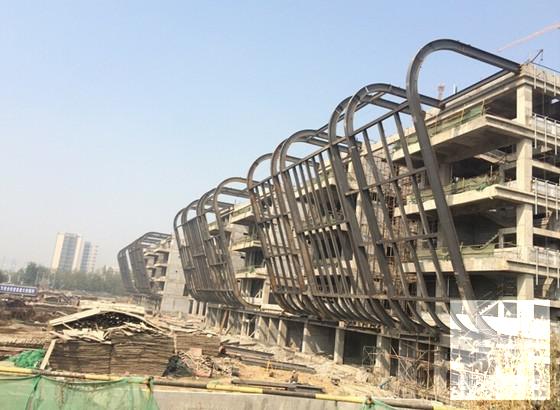

本项目的飘带幕墙具有大跨度、大体量、悬挑长、弧形、双层、垂直方向局部四层、外向倾斜等特点，施工起来难度非常大。国内目前类似工程及其少见，没有太多的参考项目。
按照传统的施工思路，只能搭设悬挑式异型脚手架施工。会由于满堂脚手架的立柱及及建筑物的遮挡，经纬仪、水准仪均无良好的测量位置，无法精准定位幕墙面层的安装位置。而满堂脚手架有晃动也不能摆设仪器进行测量。这会导致工程施工质量难以控制，另外在铝板安装时，由于满堂脚手架内空间的限制，铝板容易刮蹭到脚手架上，从而对铝单板的表面油漆造成破坏。搭设悬挑式 脚手架 需要在建筑主体结构上开洞安装悬挑工字钢，而这会破坏主体结构，同时也给内装等单位施工带来较大的影响；有的甚至因为结构特殊而无法安装悬挑工字钢。
……
本施工工法适用于悬挑、异性、弧形、倾斜、多层等类型的雨棚、连廊等大跨度钢结构工程的幕墙施工。
该工法采用分层式满堂脚手架配合幕墙施工，将满堂脚手架的搭设和拆除都融入到幕墙的 施工工艺 流程中来。搭设时，要参照幕墙的龙骨布置图，严格放样定位，确知名地产于龙骨的施工；面层安装时，从上往下施工，每施工完一层铝单板幕墙，做一次验收，再拆除下面一层的脚手架，形成新的操作平台，再放线定位，安装铝单板。如此往复施工，直至施工完成。
……
5.2.3搭设分层式满堂脚手架
根据测量标明的定位线搭设满堂脚手架，搭设时既要满足脚手架的搭设规范要求，同时还有充分考虑施工的需要，避开立柱及横梁的位置。同时为了满足后期施工的需要，立杆全部采用4米及以下的钢管搭设。搭设完成以后，在最顶层形成操作平台，并满铺竹笆。
5.2.5龙骨安装
1)该项目龙骨由于采用的全焊接连接，没有钢转接件作为进出位置的调整，因此，安装时，需先用角铁将龙骨与钢结构之间做临时点焊连接。连接时，角铁焊接到钢材的及钢结构的侧面，这样可以方便施工时进出位置的调整。
……
