住宅小区钢框架大门结构施工大样图

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 参考图纸:14张

附件详情

该项目位于成都市,为新建钢框架结构体系。
该项目施工图根据甲方提供的荷载、技术条件图及其它相关资料进行设计。
该项目施工中需配合干挂石材工艺条件进行施工。
该项目高度为16.750m。
该资料包含:
钢结构设计施工总说明、地下室顶板加固图、锚栓平面布置图、结构平面布置图、屋面结构 平面布置图 、楼面板板配筋图、屋面板板配筋图、节点大样图、楼承板节点大样共14张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

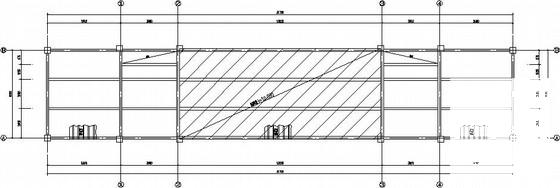

  • 住宅小区大门图 - 1
    住宅小区大门图 - 1
  • 住宅小区大门图 - 2
    住宅小区大门图 - 2
  • 住宅小区大门图 - 3
    住宅小区大门图 - 3
  • 住宅小区大门图 - 4
    住宅小区大门图 - 4
以上是部分截图,请下载附件后查看完整高清内容
