钢结构汽车棚结构施工图纸

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:3张

附件详情

设计总说明、柱基础平面布置图、柱平面图、屋顶平面图、车棚正立面图、屋面支撑连接大样、屋面檩条 平面布置图 节点详图 共3张图纸。

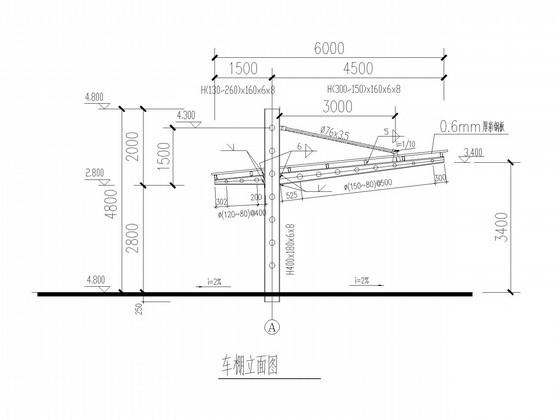

车棚立面图

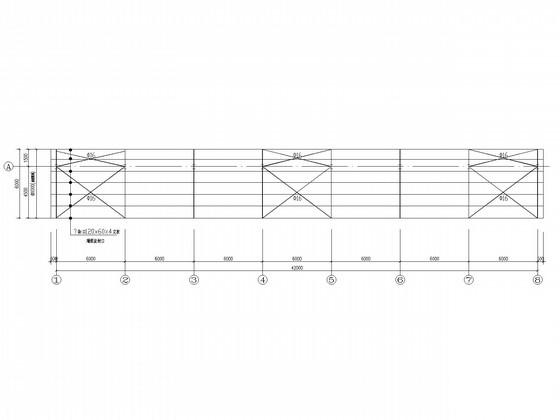

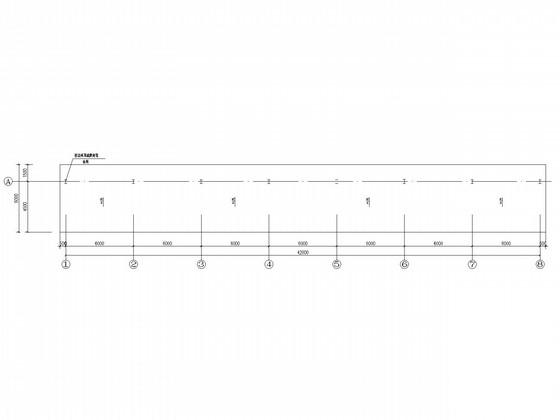

屋顶平面图

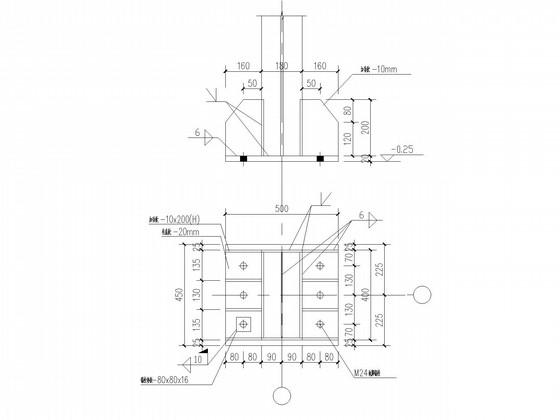

柱脚节点图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢结构车棚施工图纸 - 1
    钢结构车棚施工图纸 - 1
  • 钢结构车棚施工图纸 - 2
    钢结构车棚施工图纸 - 2
  • 钢结构车棚施工图纸 - 3
    钢结构车棚施工图纸 - 3
  • 钢结构车棚施工图纸 - 4
    钢结构车棚施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
