广场前小水池施工图纸(底板建筑做法,共4张)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 特种结构:水池
  • 结构安全等级:二级
  • 参考图纸:4张
  • 设计年代:近代

附件详情

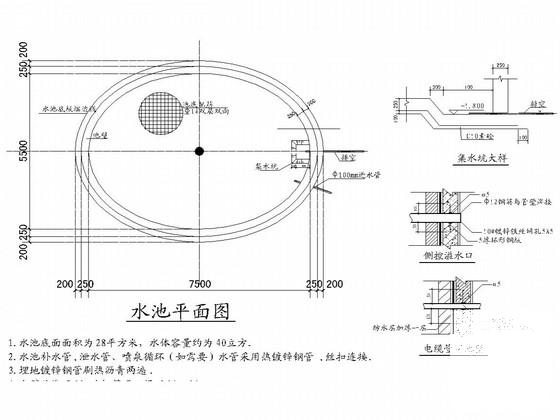

本项目是某广场前一个水池项目,包括:水池结构配筋图,水池壁,底板建筑做法,水池结构平面图,结构平面图等共计4张图。

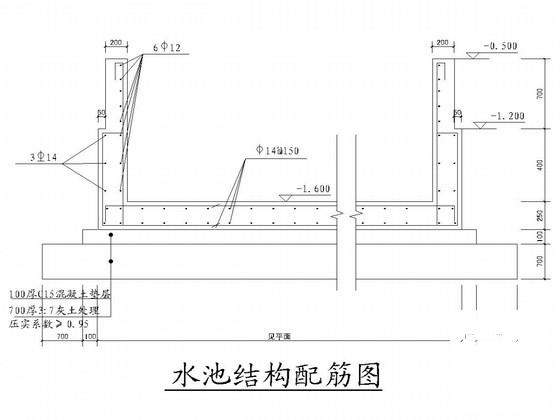

水池结构配筋图

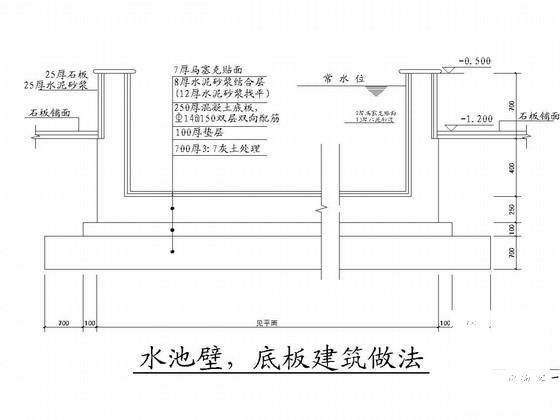

水池壁,底板建筑做法

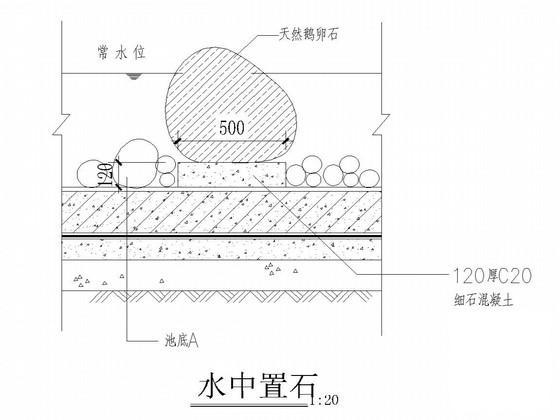

水中置石

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 广场施工图纸 - 1
    广场施工图纸 - 1
  • 广场施工图纸 - 2
    广场施工图纸 - 2
  • 广场施工图纸 - 3
    广场施工图纸 - 3
  • 广场施工图纸 - 4
    广场施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
