2.2 建筑设计概况
本标段由4个三层厂房组成,总建筑面积70441.65平方米,具体明细如下: 5#、6#厂房建筑面积均为:17575.35 平方米,7#厂房17652.24平方米,8#厂房17638.71平方米。三层钢框架结构,建筑高度17.3米(室外地坪至檐口),首层层高7.650米(基础顶标高-1.200米至一层顶标高6.450米),二、三层层高4.5米。工程耐火等级为二级, 屋面防水 等级为三级,抗震设防烈度为7度,设计使用年限为50年。
主要装饰工程做法如下:
楼地面:车间部位环氧树脂涂料楼地面;配电间、变电间及屋顶层水泥砂浆楼地面;报警阀室、卫生间为防滑地砖楼地面,其余部位为地砖地面。
内墙:卫生间为贴面砖内墙、其余部位为刮腻子乳胶漆墙面。
外墙:涂料外墙
顶棚:铝合金T型暗龙骨防水型石膏装饰板吊顶、板底抹灰刮腻子顶棚。
屋面:现浇钢筋混凝土板, 80厚挤塑聚苯乙烯泡沫塑料保温,1:8水泥膨胀珍珠岩找坡,20厚1:3水泥砂浆找平层,内掺丙烯纤维,4厚SBS防水卷材一遍,涂料或颗粒保护层。
门窗:断桥铝合金型材双层中空保温窗,钢制甲、乙、丙级防火门,断桥铝合金门,木门。
防水做法:屋面4厚SBS卷材防水。卫生间防水采用1.5厚聚氨酯涂膜防水。
2.3 结构设计概况
2.3.1 土建结构概况
本标段均为三层钢框架结构,桩基础采用钻孔灌注桩,基础设计和框架柱设计按照五层计算,预留加层条件,建筑结构安全等级为二级,防火一级,耐火等级一级,建筑物使用年限50年。
混凝土强度等级:垫层为C15,承台、基础梁C40,圈梁、过梁、构造柱为C20,楼板C30,该项目地下结构构件按腐蚀性添加防腐剂或钢筋阻锈剂,根据《天津市预防混凝土碱—集料反应技术规程》DB29-176-2007,该项目地下部分属于Ⅱ类 混凝土工程 ,应按照该规程采取措施。外墙采用250厚加气混凝土砌块(办公部分外贴50厚挤塑型聚苯板),内墙采用200厚加气混凝土砌块。
该项目主体结构钢筋采用:HPB235.HRB400级钢筋
焊条:HPB235钢筋采用E43系列、HRB335钢筋采用E50系列、HRB440钢筋采用E55系列。
2.3.2 钢结构概况
本标段钢结构为5#-8#三层标准钢框架厂房,其中5#6#厂房建筑外形尺寸均为126.6×42.5m,钢柱跨度9×8.5m;7#建筑外形尺寸为108.6×42.5m,8#建筑外形尺寸为126.6×42.5m,钢柱跨度均为9×8.5M。
型钢与钢板材质为Q345B,其它钢构件材质Q235;钢承板板型为1mm厚YX76-344-688。
钢结构安装施工活荷载上限值为1.5KN/m2。
油漆涂装要求:
两遍防锈底漆,干膜总厚度75μm,一中,一面配套防锈层,漆干膜总厚度不小于125μm。涂漆后的漆膜外观应均匀、平整、丰满而有光泽,不允许有咬底、裂纹、针孔、漏涂、和明显的皱皮流坠,且应保证涂层厚度,当涂层不够时,应增加涂刷遍数。除锈等级为Sa2.5。
所有对接焊缝质量等级为二级焊缝。
..........

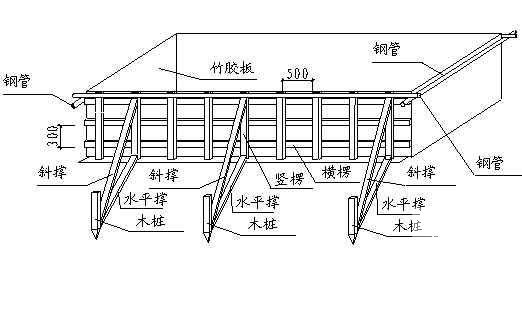

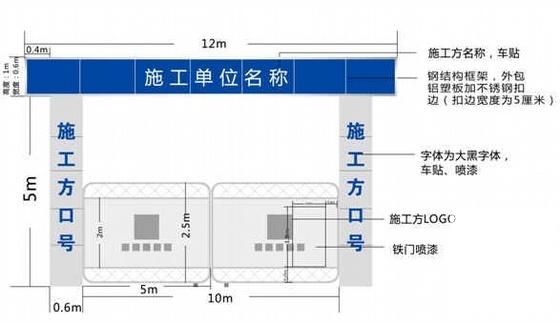

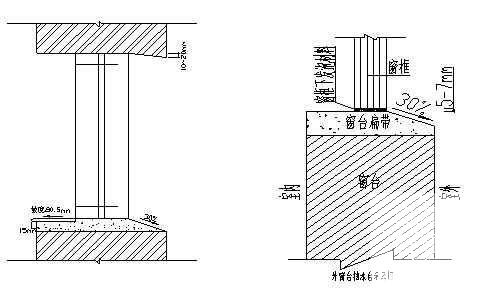

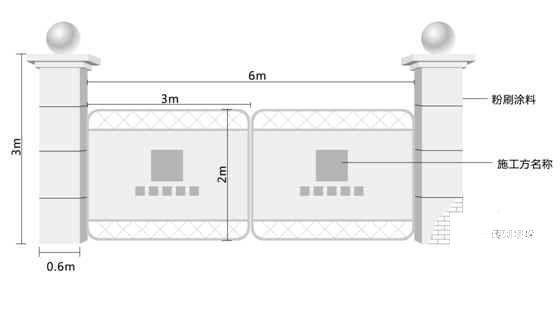

本稿,全文约8.3万余字,共161页。本文在文明施工措施章节附施工区大门、办公区大门、生活区大门、旗杆、围挡等做法的图片。
