教学楼毕业设计方案(结构CAD施工图纸)

附件详情

某教学楼毕业设计(含计算书、结构图)
该资料为东南大学学士学位毕业论文
该项目是南京某高校教学楼。为多层钢筋混凝土框架结构。共五层,底层层高4.2米,其他层层高均为3.6米。建筑物总高度为18.6米。
该资料书包括如下部分:
1.附件详情;
2.屋盖、楼盖设计;
3.荷载计算;
4.框架结构的受力分析、计算和设计;
5.楼梯设计;
6.桩基础设计。
该资料最终完成八张施工图。


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

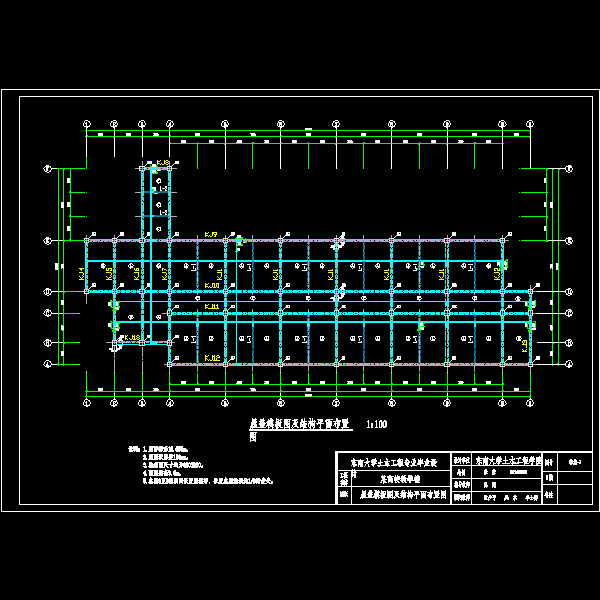

  • 1结构布置&模板.dwg
    1结构布置&模板.dwg

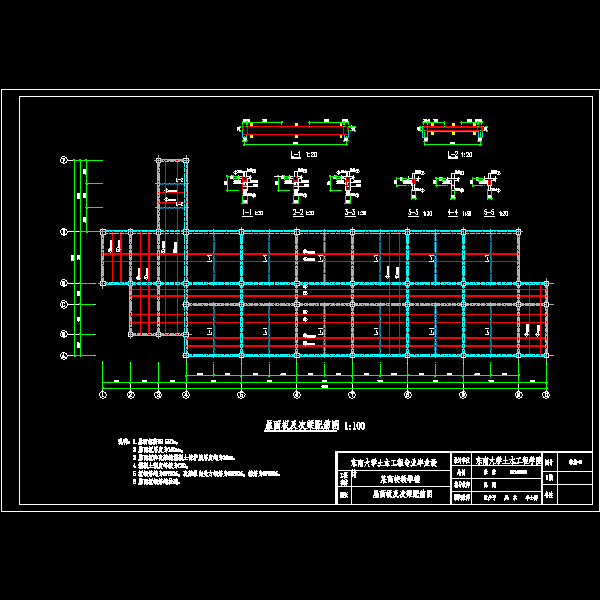

  • 2屋盖.dwg
    2屋盖.dwg

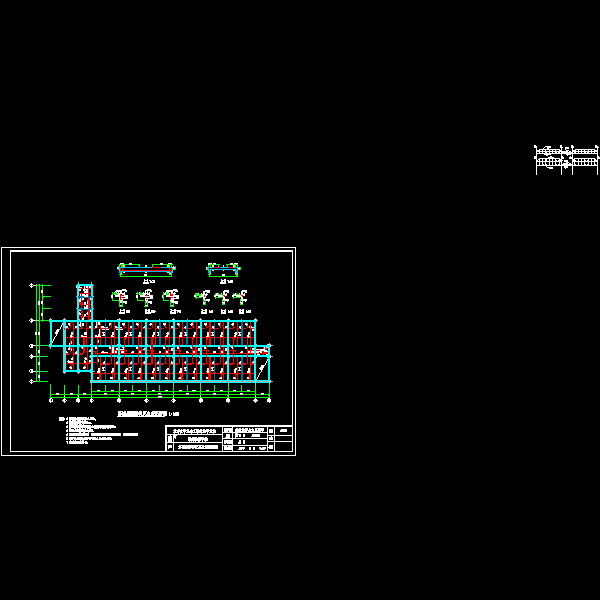

  • 3楼盖.dwg
    3楼盖.dwg

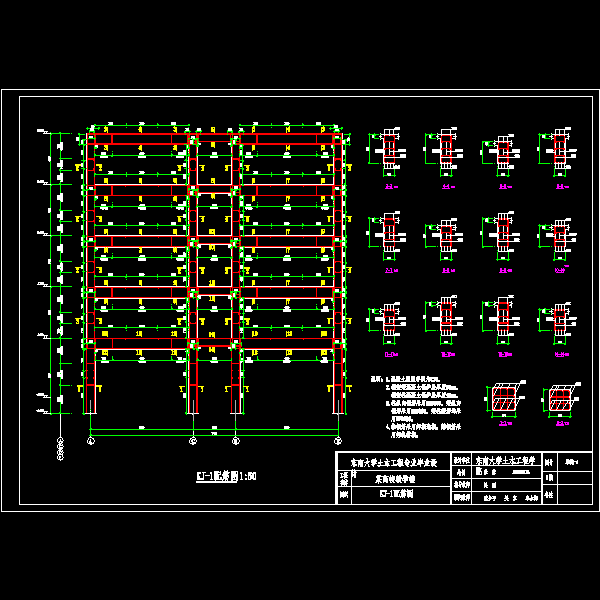

  • 4横向框架.dwg
    4横向框架.dwg

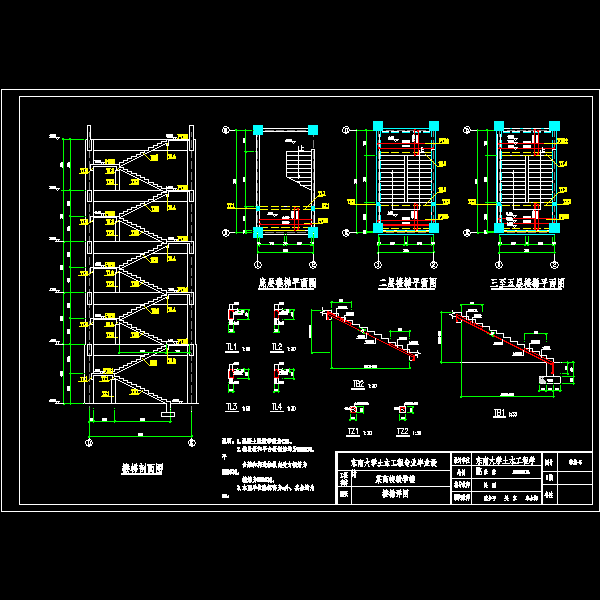

  • 5楼梯.dwg
    5楼梯.dwg
  • 6基础布置.dwg
    6基础布置.dwg
以上是部分截图,请下载附件后查看完整高清内容
