390平米3层别墅采暖设计施工图纸

  • 设计详细说明:有
  • 建筑类别:别墅
  • 建筑设计面积:390.32平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 采暖系统:热水辐射,户式燃气炉
  • 项目所在地:河北

附件详情

  • 设计施工说明
  • 资料目录
  • 主要设备材料表

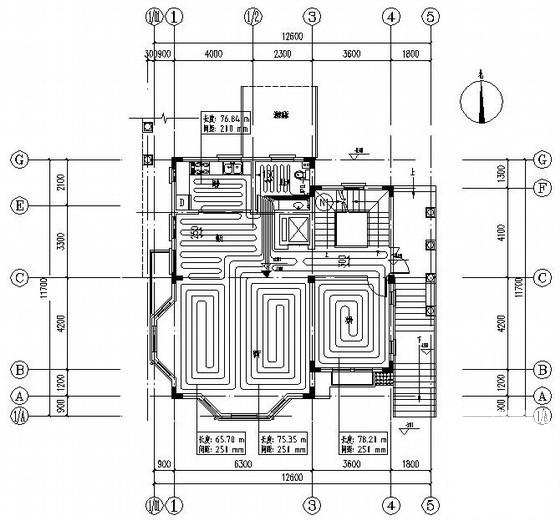

  • 采暖平面图

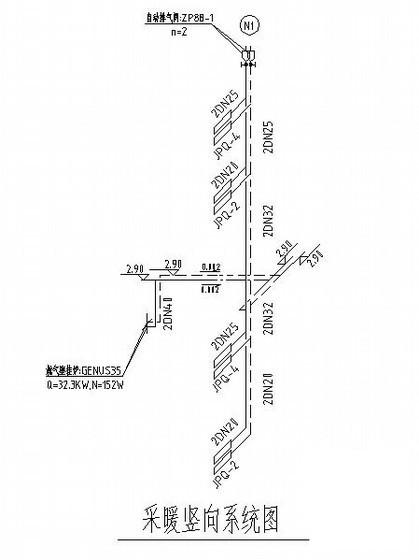

  • 采暖系统图
  • 采暖详图

附件详情

本项目为某别墅采暖工程,该建筑为多层建筑,地上三层,建筑总面积390.32平面,钢筋混凝土异型柱结构,建筑物高度:10.2米。设计内容:该项目的采暖、通风及分体空调预留电量。

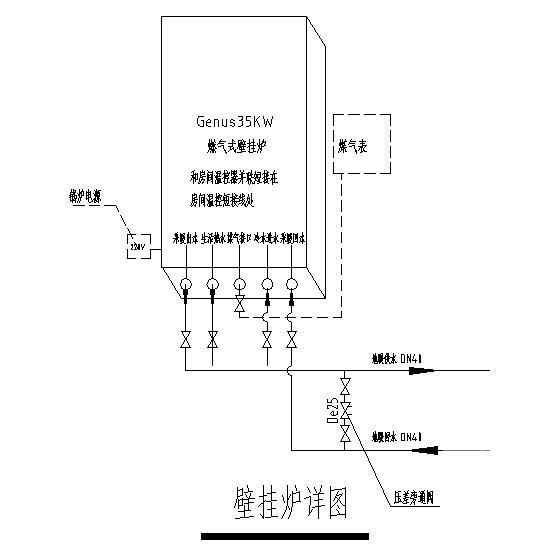

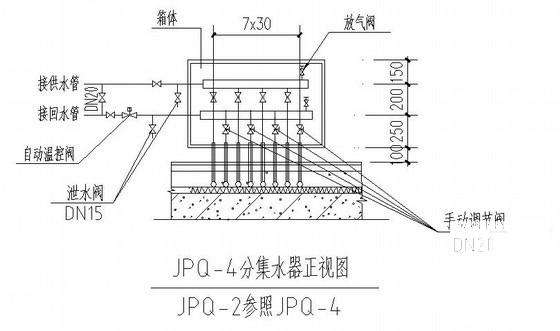

采暖系统:1. 该项目采暖采用置于一层的燃气壁挂炉,采暖系统为低温热水地板辐射采暖,供/回水温度为55/45℃。2. 该资料敷设于地面内的管道均采用耐热聚乙烯PE-RT管.非地埋管道采用热镀锌钢管。3. 分集水器每环路供水管采用球阀,回水管采用手动温控阀。
通风系统:卫生间内安装卫生通风器,厨房安装抽油烟机,由电气专业预留电插座。
空调设计:起居室、卧室、餐厅均预留了空调电量,详见电气专业图纸....,图纸7张。

图2

图3

总缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 别墅采暖设计施工 - 1
    别墅采暖设计施工 - 1
  • 别墅采暖设计施工 - 2
    别墅采暖设计施工 - 2
  • 别墅采暖设计施工 - 3
    别墅采暖设计施工 - 3
  • 别墅采暖设计施工 - 4
    别墅采暖设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
