饭店毕业设计方案CAD图纸

附件详情

某饭店毕业设计图纸
该资料为:某饭店毕业设计图纸
结构类型:框架结构。
抗震设防烈度:7度,设计地震分组第二组。
建筑层数及高度:九层,高度为34.3m,局部七层,高度为26.9m,地下一层,高度3.6m。
该资料包含:

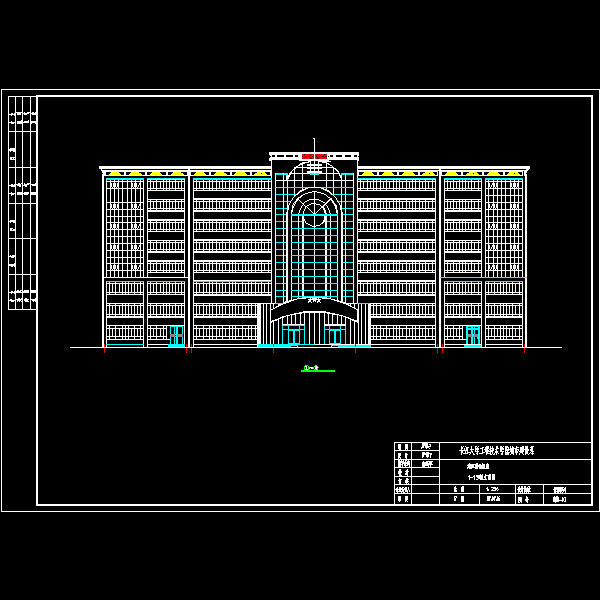

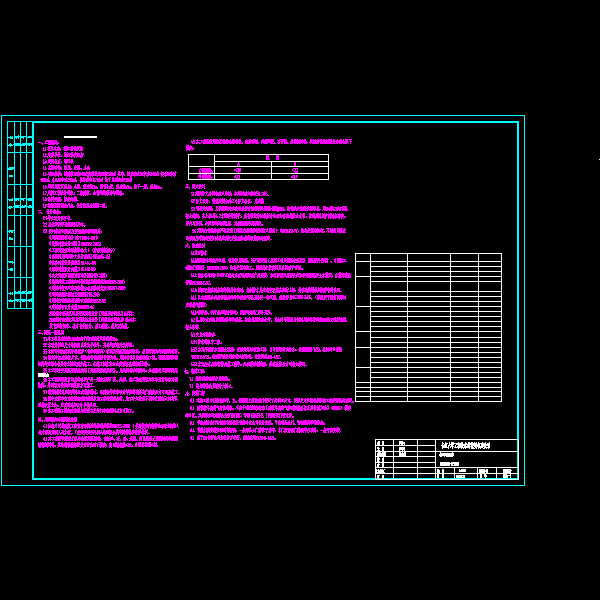

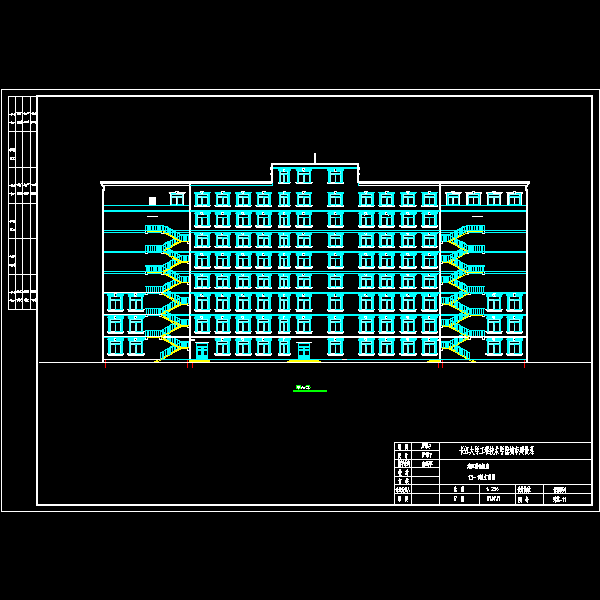

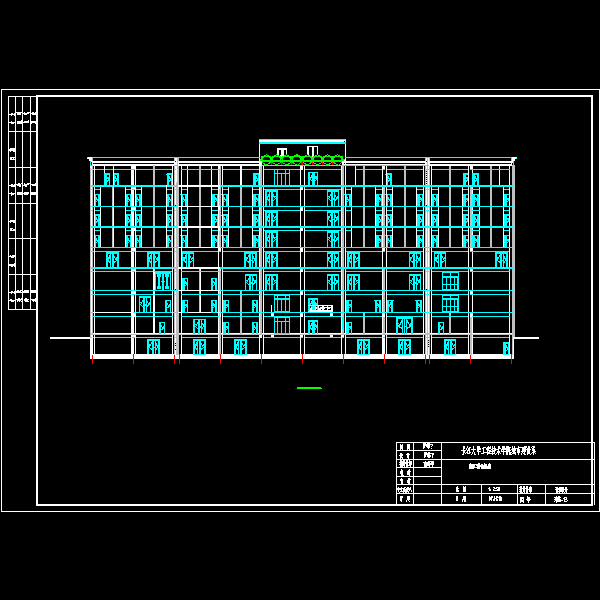

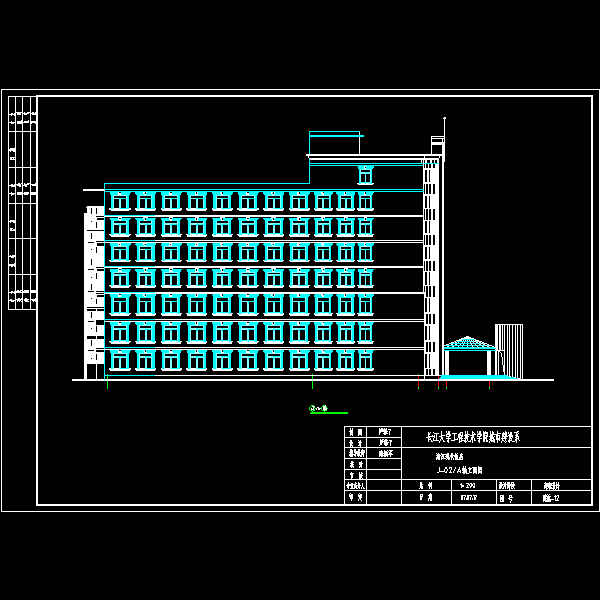

建筑设计说明、地下层平面图、建筑平面图、建筑立面图、建筑剖面图、门窗作法、门窗表、
厕所详图、 、客房详图、墙身大样共23张图纸。
