两幢32层住宅楼暖通设计CAD施工图纸(市政热力管网)

该资料为西安北方惠安化学工业有限公司“安装花园小区 ”1#、3#住宅楼。

1#楼

建筑面积27336.1平方米（地上26322.49平方米，地下996.97平方米）,建筑高度为93.25m，地上32层,地下1层.为一类高层建筑。

该资料为该住宅楼采暖、通风、防排烟通风及 。

3#楼

建筑面积27103.58平方米（地上26263.24平方米，地下840.34平方米）,建筑高度为93.25m，地上32层,地下1层.为一类高层建筑。

该资料为该住宅楼采暖、通风、防排烟通风。

换热站

该资料为安装花园小区换热站热力系统设计。

换热站为小区(约7万平方米)提供冬季采暖热水，热力站设计总热负荷Q=4600kW。根据甲方提供市政热力管网热媒参数:110/70°C高温热水，设计二次水采暖供回水温度50°C/40.换热机组工作压力为：住宅高区1.35MPa，住宅低区0.9MPa。

换热站共选用两台换热机组，住宅低区设置一台,高区设置一台。

补水定压系统：每台换热机组自带一组变频补水泵，进行补水定压。

软化水设备选用钠离子双罐流量型全自动软水器，配套盐罐。

热力站二次水供水总管设置热量计,一次网设热水流量计。

地下一层通风平面图

地下一层供暖平面图

换热站管道布置平面图

供暖系统图

地板辐射采暖详图

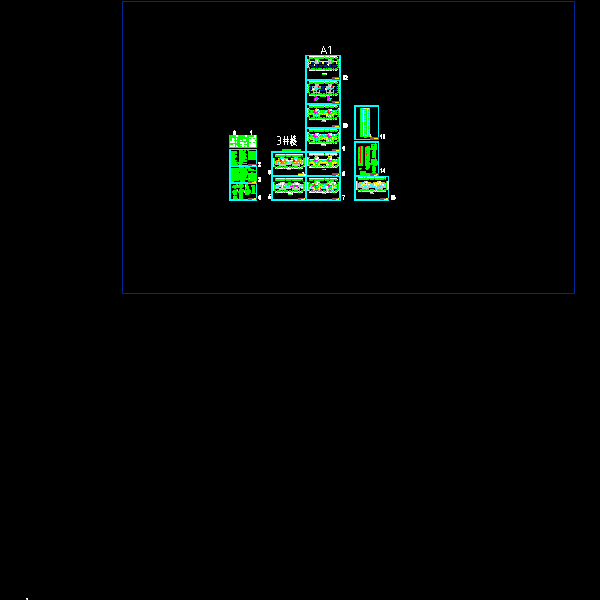

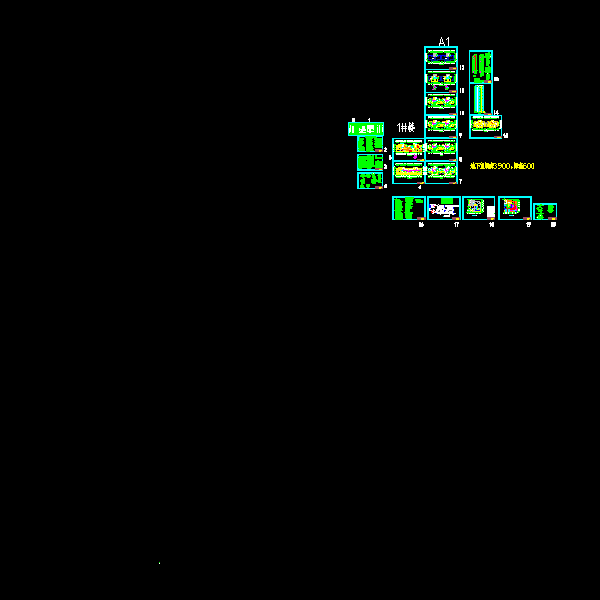

总缩略图
