住宅小区小型污水处理装置CAD施工方案图纸

  • 设计说明:有
  • 类型:污水处理厂
  • 设计阶段:施工图设计
  • 参考图纸:10张以下
  • 图纸年代:近代

附件详情

住宅小区生活污水采用厌氧水解+二级接触氧化的工艺,实现污水达一级排放标准。
一、设计流量及设计水质
1.Q=50 m /d
2.进水水质
COD=400mg/L,BOD =240 mg/L,NH -N=40 mg/L,SS=250mg/L
3.出水水质
执行《污水综合排放标准》GB8978-1996中一级排放标准,即:
COD ≦100mg/L,BOD ≦20mg/L,氨氮≦15mg/L,SS≦70mg/L
4.工艺流程
进水 格栅 水解调节池 一级接触氧化池 沉淀池 二级接触氧化池
沉淀池 出水井
二、 设计依据
1.甲方提供资料
2.《城市污水处理工程项目建设标准》 (2001年修订本)
3.《室外排水设计规范》 (GB50014-2006)
4.《给水排水构筑物施工及验收规范》 (GB50141-2002)
5.《给水排水管道工程施工及验收规范》 (GB50268-97)
6.《给水排水工程构筑物结构设计规范》(GB50069-2002)
三、施工说明
1.本图尺寸:除注明外,标高以米计,其余均以毫米计。
2.管道标高标注:重力流为管内底,压力流管中心。
3、管道埋深:除注明外,池顶处的通风管道覆土为-0.4m,池顶外覆土为1.0m。埋深较小的通风管道上部可能有较大荷载时,应采取加固措施。
4.主要设备材料统计量为单座生化池的工程量。
5.管道、堰口、穿墙孔等有标高控制的地方须严格控制,人孔侧壁设爬梯,做法详S147/17-14。
6.所有构筑物及管道保证不渗漏。
7.构筑物上的预留、预埋件应做防腐处理,具体做法为:除锈后涂丹红两道,底漆两道,面漆两道。
8.设备防腐由设备厂商提供具体的防腐措施。
9.管道连接方式:构筑物上有特殊要求的则按照工艺施工图进行;其它塑料管道用承插粘接接口、球墨管接口采用承插接口,钢管采用焊接,给水管道采用螺纹接口。
10.管道采用管卡和支(吊)架固定,其中支架采用50×50角钢,间距500mm,长度由现场安装决定。管卡做法详见标准图03S402。
11.穿墙套管做法见标准图集02S404.
12.所有设备预留预埋待设备采购后再进行调整。
四、运行说明
1.单项工程竣工后,必须逐一按工艺条件、设计要求进行单项调试.全部工程竣工后,可进行生产工艺联合调试.联合调试应在各单项工程验收基础上,并经有关方面(主管部门、质检站、建设单位、设计、监理、施工部门)鉴定认可后才能进行.联合调试前,必须掌握工艺流程、通水线路中的各个环节,以防误操作.调试水量从小到大逐渐增加.
2.主要设备的调试,应有供货方派技术人员到现场指导进行.
3.格栅应定期清渣,防止堵塞。
4.水解调节池和集泥井泥砂定期通过吸粪车或污泥泵排出,与栅渣一并进入垃圾填埋场处理。


2

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

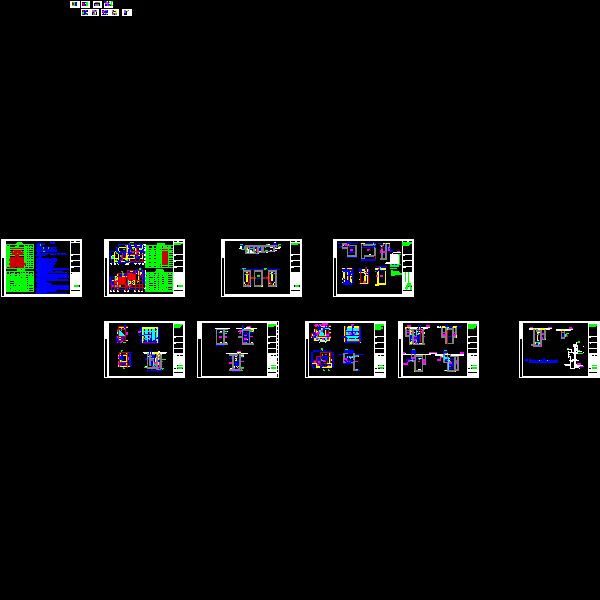

  • 住宅小区小型污水处理装置CAD施工方案图纸 - 1
