羽毛球馆网架结构设计施工图纸

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

网架设计与施工说明、钢柱柱脚定位图、钢柱平面布置图、平面布置图、夹层结构平面布置图、屋顶网架平面布置图、网架下弦支座平面布置图、网架上弦杆、球编号图、网架下弦杆、球编号图、 网架腹杆、球编号图、屋面檩条 平面布置图 、上部网架材料说明图、螺栓球 节点图 、支座球 节点图 、立面梁柱立面定位图、立面墙梁布置图共16张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

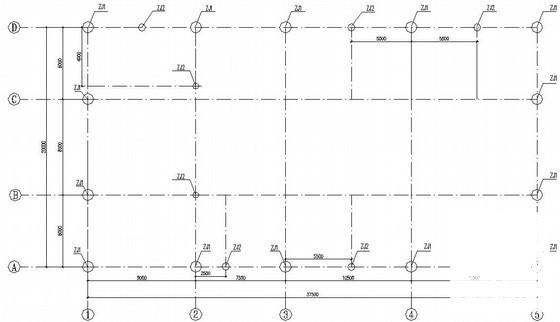

  • 羽毛球馆设计施工图 - 1
    羽毛球馆设计施工图 - 1

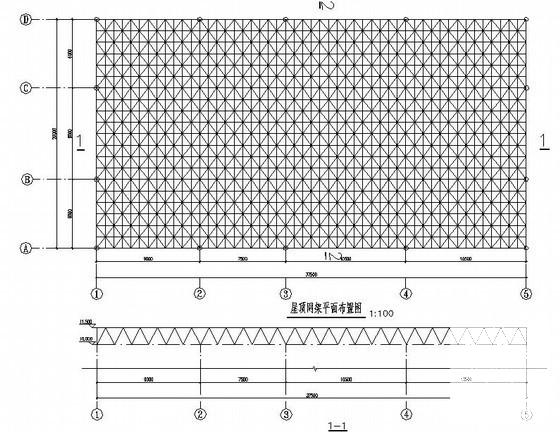

  • 羽毛球馆设计施工图 - 2
    羽毛球馆设计施工图 - 2

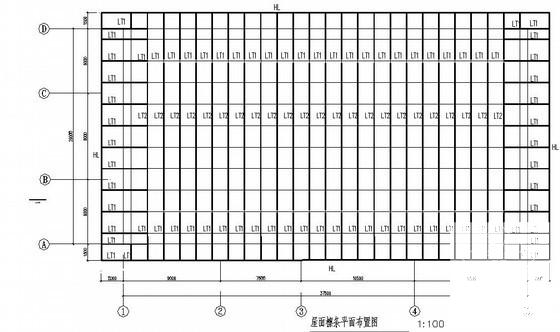

  • 羽毛球馆设计施工图 - 3
    羽毛球馆设计施工图 - 3

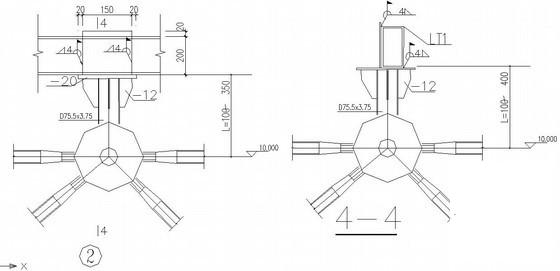

  • 羽毛球馆设计施工图 - 4
    羽毛球馆设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
