4层框架结构小学教学楼结构CAD施工图纸(建筑图纸)

  • 建筑类别:教育
  • 建筑高度:多层建筑
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:30张
  • 图纸年代:近代

该项目是山东小学教学楼项目,地上四层,建筑基底面积:1340平方米,总建筑面积:5433平方米,结构高度为15.900米;建筑结构形式为框架结构,基础为柱下独立基础。地基基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明,基础 ,柱平法施工图,各层结构平面图,梁平法施工图,造型层梁平法施工图,楼梯图等共计14张图。
建筑专业该资料包含: 说明,平面图,立面图,剖面图,教室单元详图,墙身大样图,门窗表,门窗大样图,共计16张图。
出图时间:2015年10月。

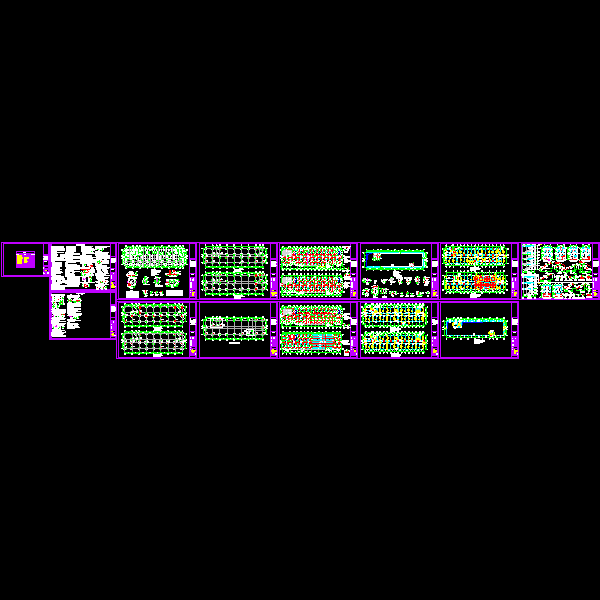

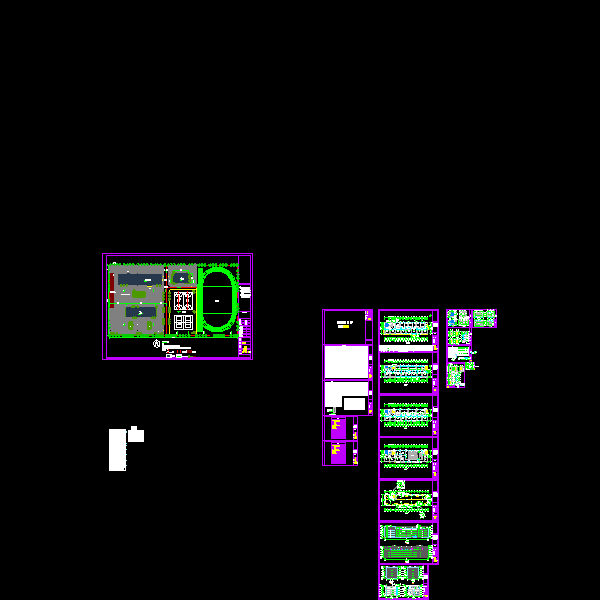

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
