钢结构阶梯教室及舞台结构施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑结构形式:钢结构
  • 钢结构:轻钢结构
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:7张
  • 图纸年代:近代

该项目是钢结构阶梯教室及舞台,为钢结构后加建项目,抗震设防烈度为7度,场地为Ⅱ类,结构设计使用年限为15年,楼面留有斜坡,带地面装修。
包括: 钢结构设计说明,钢立柱及预埋定位平面图,座位台阶及舞台主梁布置图,座位台阶及舞台主、次梁布置图,座位台阶及舞台面铺花纹钢板 ,座位台阶剖面图等共计7张图。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

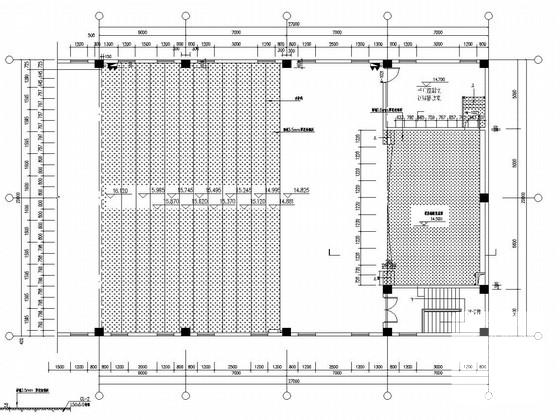

  • 钢结构阶梯教室及舞台结构施工图纸 - 1
    第 1 张图

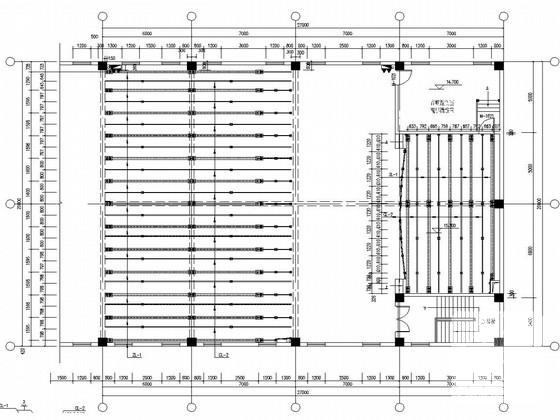

  • 钢结构阶梯教室及舞台结构施工图纸 - 2
    第 2 张图

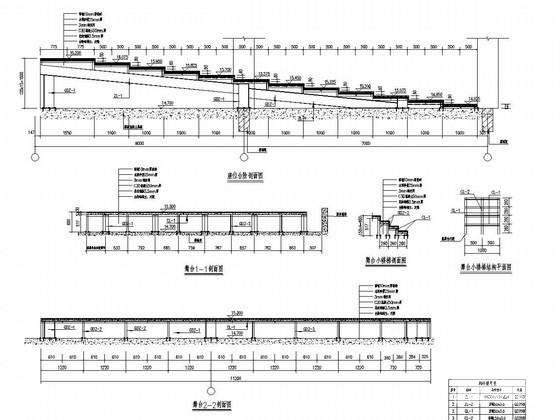

  • 钢结构阶梯教室及舞台结构施工图纸 - 3
    第 3 张图

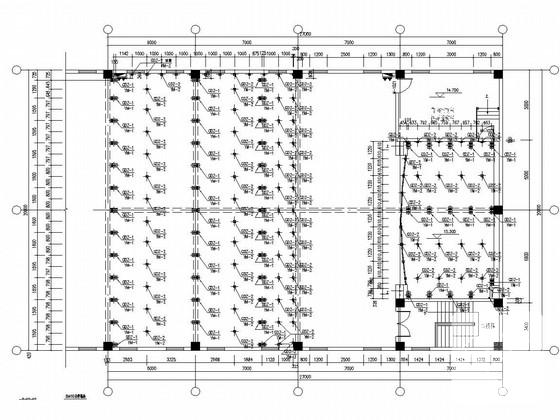

  • 钢结构阶梯教室及舞台结构施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
