县23500平米10层政务中心水源热泵空调系统施工图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计面积：23500平方米
- 建筑地上层数：10层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：18张
- 设计内容：空调
- 冷热源：水地源热泵
- 空调系统：制冷剂系统
附件详情
该项目为XX县政务中心大楼暖通工程,建筑面积约为23500m(夏季空调面积19500m ) ,建筑高度为42m.该项目夏季空调采用风机盘管系统(根据甲方要求不设新风系统）,冷源由设在地下室内的水源热泵机组提供,冷煤供回水温度为7/12 C。该项目冬季空调采用风机盘管系统,热源由设在地下室内的水源热泵机组提供,供回水温度为50/45 C.
同时还包含制冷机房的设计图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

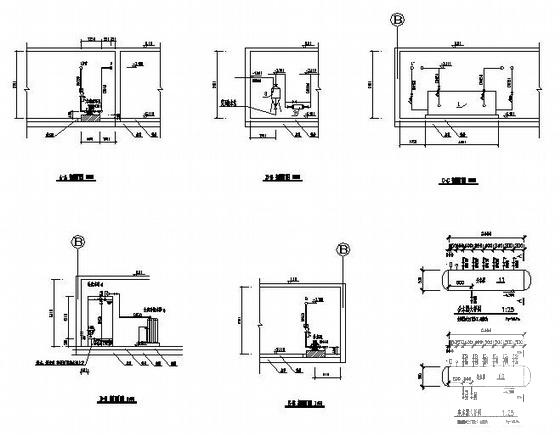

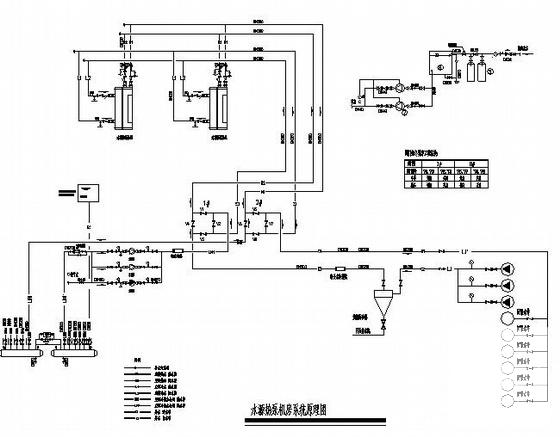

水源热泵空调系统 - 1 -
水源热泵空调系统 - 2 -
水源热泵空调系统 - 3 -
水源热泵空调系统 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：1.9 MB
- 收藏次数：0
-
文件名称：
附件-995858897957855856956.rar
