城市污水处理厂CAD施工图纸（）(二氧化氯发生器)
-
类型：污水处理厂
-
处理技术：格栅筛网,中和,过滤
-
工艺流程选介：其他
-
设计阶段：施工图设计
-
参考图纸：20张以上
-
规模：3-5万
部分内容展示：
1、该项目为某市污水处理升级改造及扩建工程，工程设计规模近期为4.5万吨/日。
2、本子项为加氯加药间；采用化学法制备二氧化氯，水力投加，原料为氯酸钠和盐酸；化学除磷采用投加PAC；车间预留投加乙酸的设备位置。
3、加氯采用两点投氯，前加氯点为混合反应沉淀池，投加量为5~10mg/L，设2台有效氯产量为15kg/h的二氧化氯发生器，后加氯点为接触消毒池，投加量为3~5mg/L，设1台有效氯产量为15kg/h的二氧化氯发生器。设1台有效氯产量为15kg/h的二氧化氯发生器备用。
总
加氯加药间设备基础平面图
接触池方闸门安装图
接触池平面图
接触池剖面图
埋件MJ-1详图
埋件MJ-2连接详图
预留洞及预埋件平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

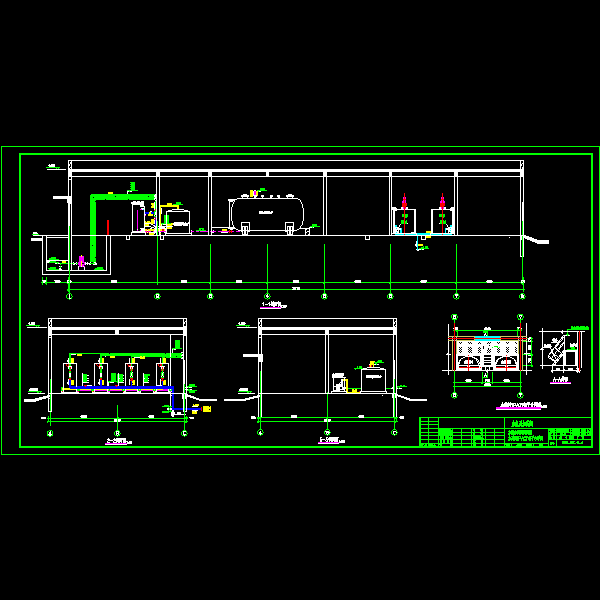

加氯加药间剖面图 加药间（pac）钢平台详图_t3.dwg -

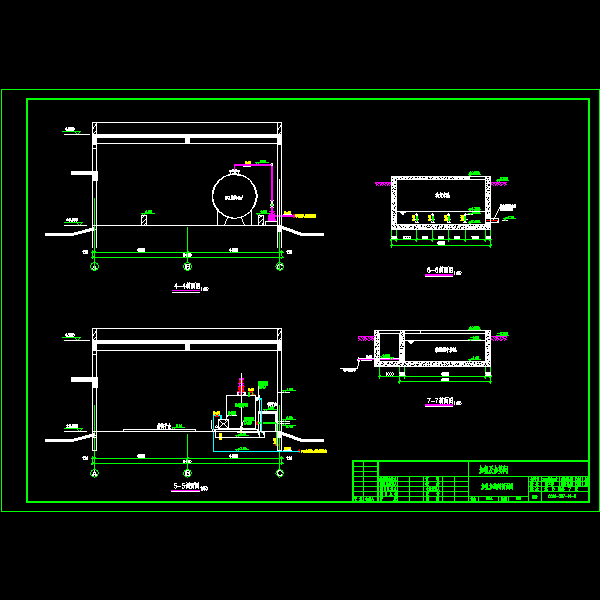

加氯加药间剖面图_t3.dwg -

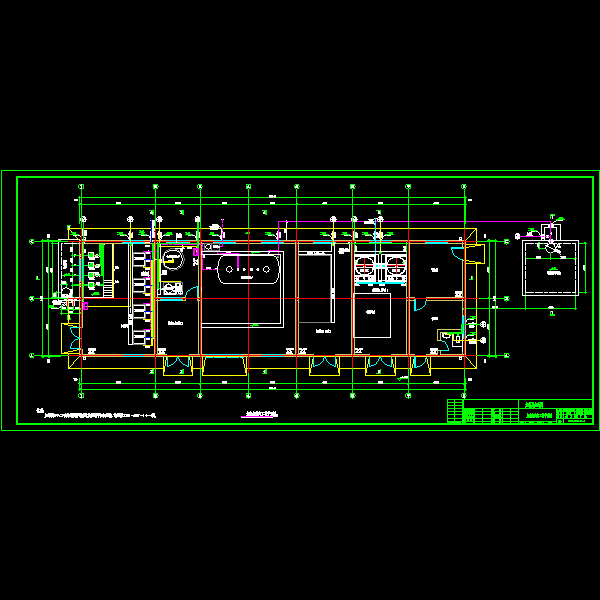

加氯加药间工艺平面图_t3.dwg -

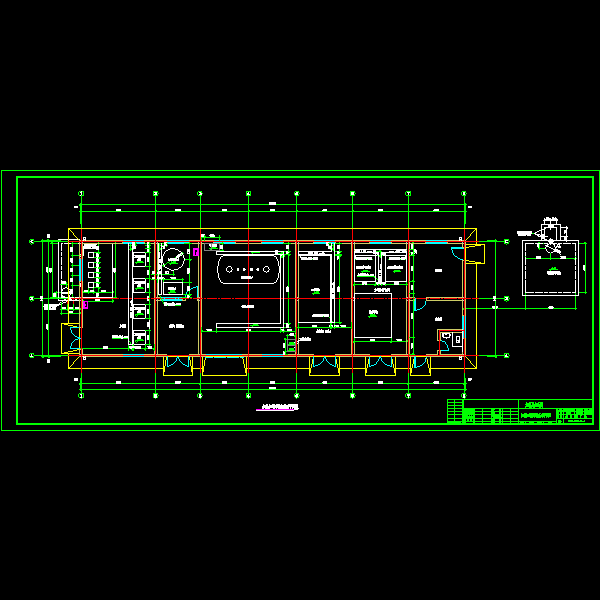

加氯加药间设备基础平面图_t3.dwg -

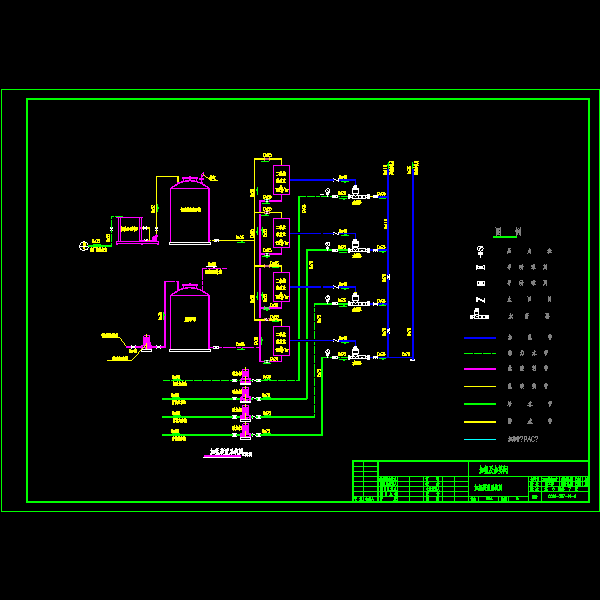

加氯装置系统图_t3.dwg -
图纸目录、施工设计说明设备及主要材料表、 图例_t3.dwg
以上是部分截图，请下载附件后查看完整高清内容
