10层矿工业矿区办公大楼暖通毕业设计方案(套CAD图纸)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:15146平方米
  • 建筑地上层数:10层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计内容:空调,通风,冷热源
  • 空调系统:全空气系统
  • 项目所在地:湖北
一、项目概要
该项目为邯郸市某矿工业矿区办公大楼,该建筑是一座综合性办公建筑,其主体建筑为地上十层,建筑总高度为38.97m,为混凝土框架结构。各层建筑类别如下:地上1~3层为各类办公室均为开敞式办公区、会议室、档案库、餐厅等用房;4~7层为总工、各科室长及部长办公室、本部门小会议室等用房;8~10层为总工、各科室长及部长值班宿舍及接待客房等用房。该项目建筑面积为15146m2,使用空调系统的总建筑面积为11746m2。该矿区每天有450m3/h的矿井排水,该项目从每天排放的最低29℃的矿井废水中提取热量,供
地源热泵系统进行制热。由热泵机组对办公、餐厅、联合公寓等建筑物冬季供暖和夏季制冷;对全矿主、副井口冬季进行保温防冻;提供生活洗浴用水等。
二、图纸展示
邯郸市矿工业矿区办公大楼

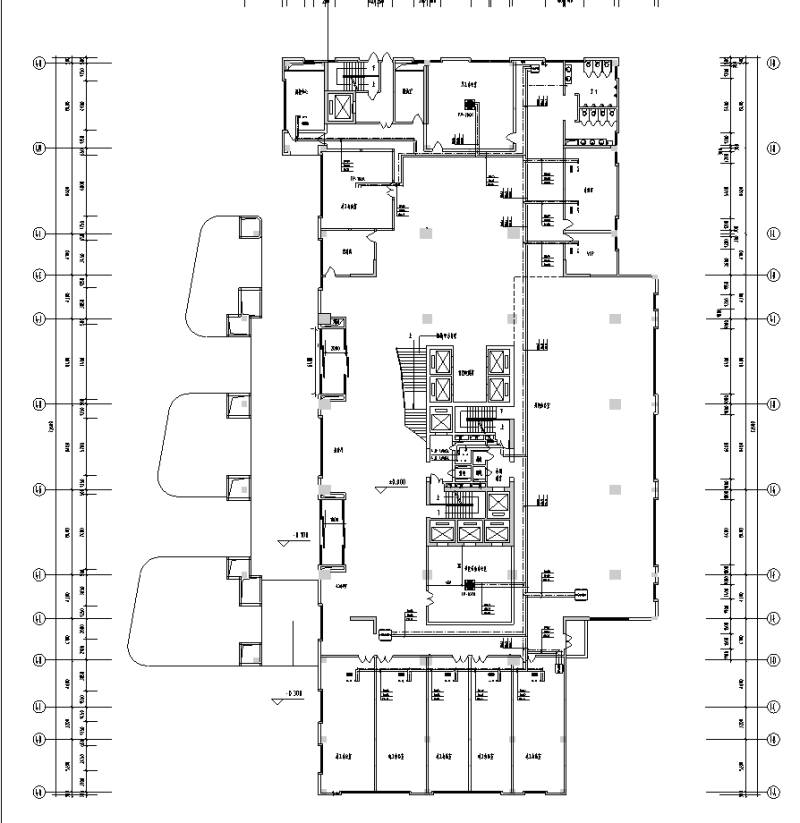

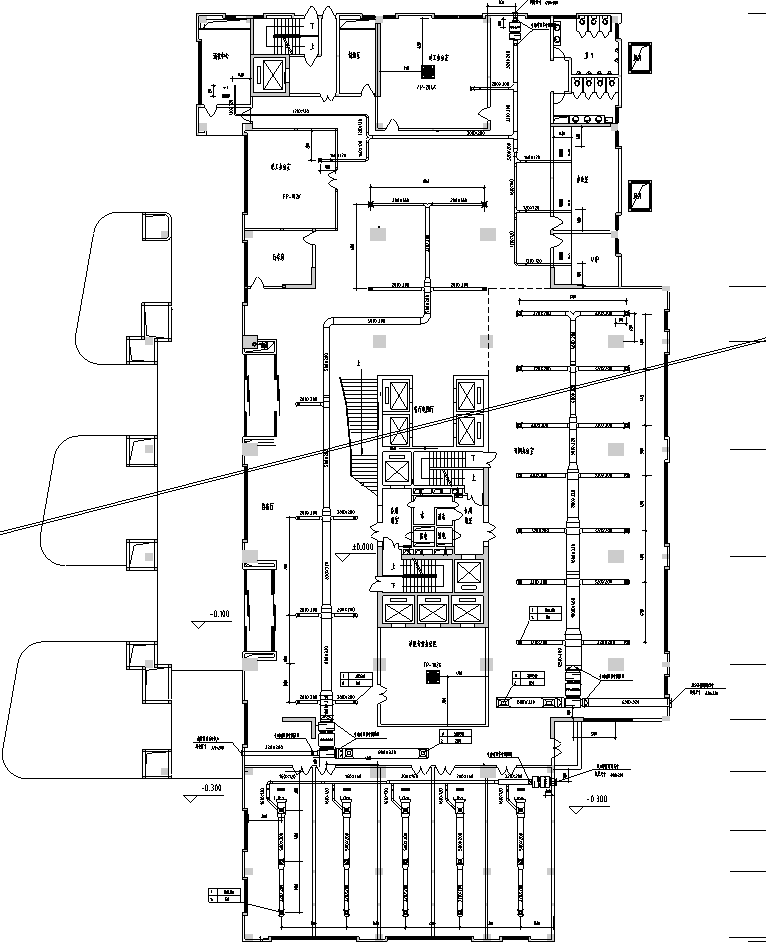

一层空调风系统平面

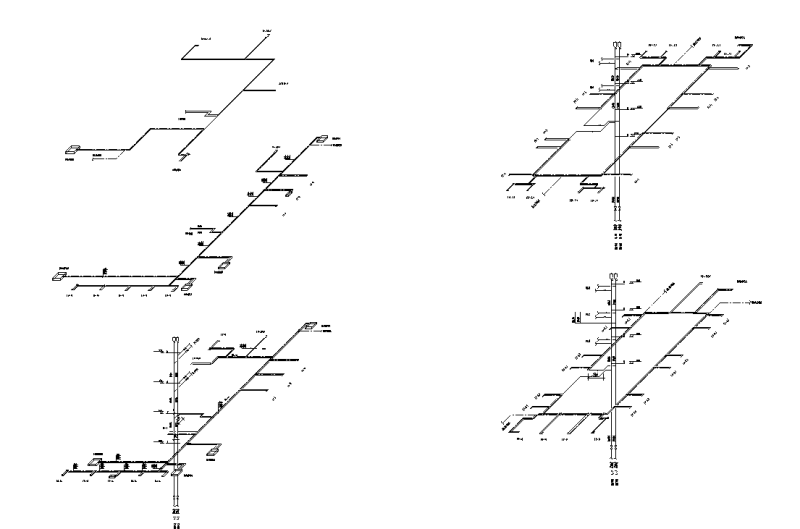

空调水系统图
空调水管系统图

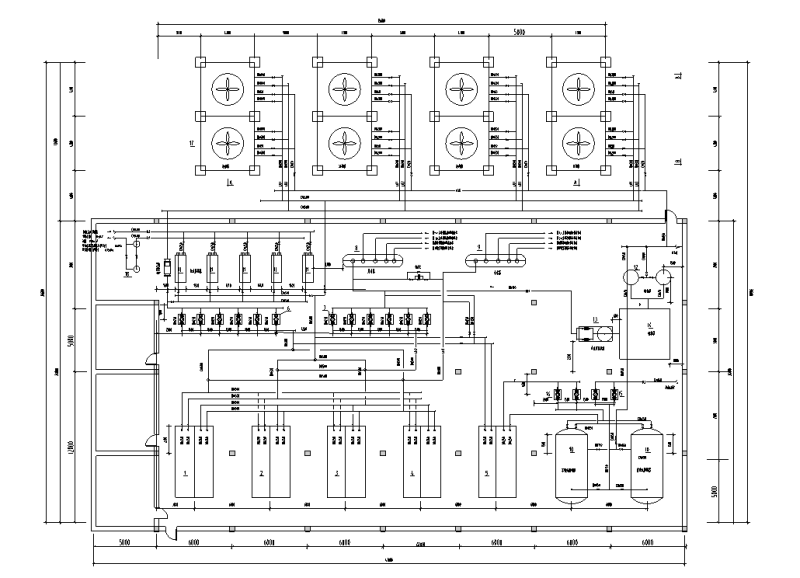

热泵机房平面图
热泵系统原理图
空调机房安装详图
新风机、风机盘管、吊装式空调器安装详图
