4层宿舍楼给排水设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:8534平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:雨水系统, 机房排水
  • 消防设计:室内消火栓系统
  • 供水设备:高位水箱, 水泵站
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 雨水重现期:5年
  • 火灾危险等级:严重危险级Ⅰ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 热水供应方式:集中热水供应

附件详情

  • 设计施工说明、太阳能集中供热系统原理图
  • 盥洗、洗衣房给排水平面详图及系统图
  • 各卫生间给排水平面详图及系统图
  • 冷热水系统图
  • 排水系统图
  • 雨水系统图、空调凝结水系统图
  • 消火栓系统图
  • 一层给排水平面图
  • 机房层及屋顶给排水平面图
  • 室外消防给水总平面图

附件详情

资料介绍:该项目为四层员工宿舍,建筑面积8534平方米,建筑高度15.4m,建筑体积>20000m3且<50000m3。耐火等级为二级。

设计内容: 该项目室外给水、雨污水管道、消防泵房以及消防水池由甲方另行统一设计,并根据我院提供的平面图纸确定接管点,且排水管道应符合该资料所给的标高及管径。包含生活冷热水系统,雨水系统,空调冷凝水系统,消火栓系统,灭火器配置等。

图纸共11张。

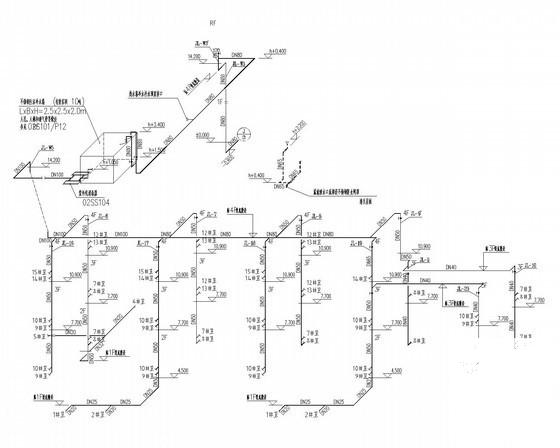

冷水系统图

热水系统图

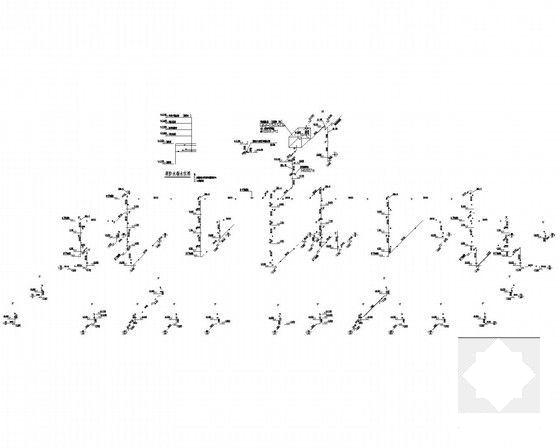

消火栓系统图

太阳能集中供热系统原理图
