4层教学楼CAD施工图纸(水电暖结构)

  • 建筑类别:教育
  • 建筑高度:多层建筑
  • 地上层数:4层
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :混凝土基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:18张
  • 图纸年代:近代

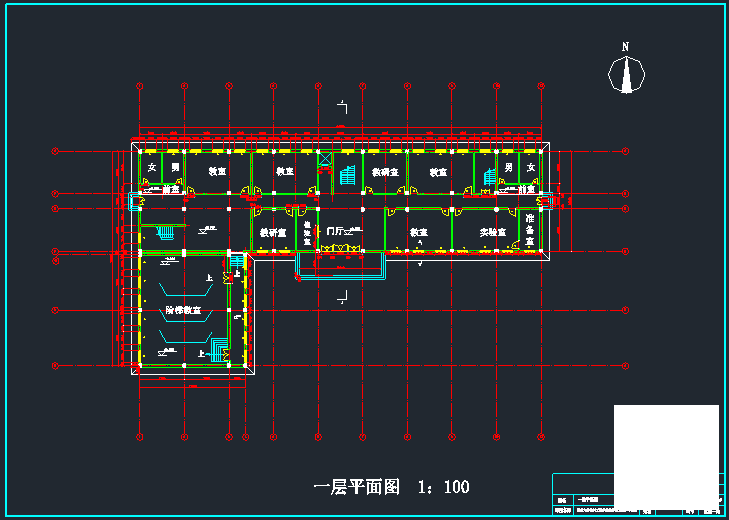

一层平面图
正立面图

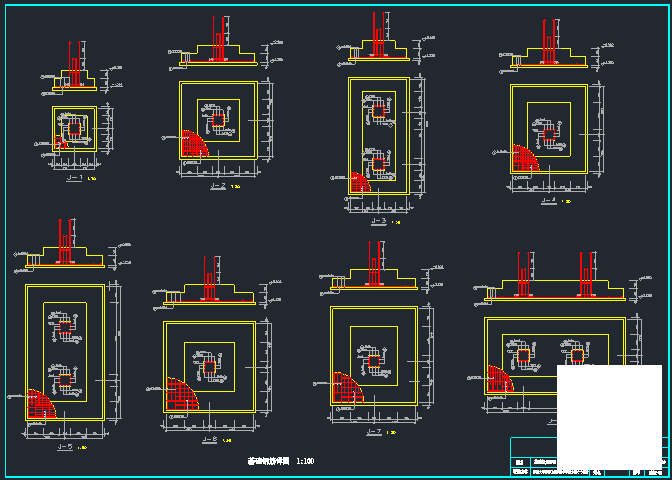

钢筋基础详图

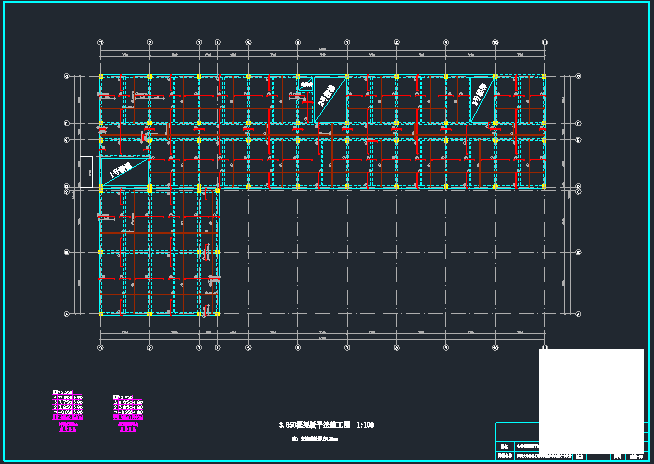

框架板平法施工图
基础

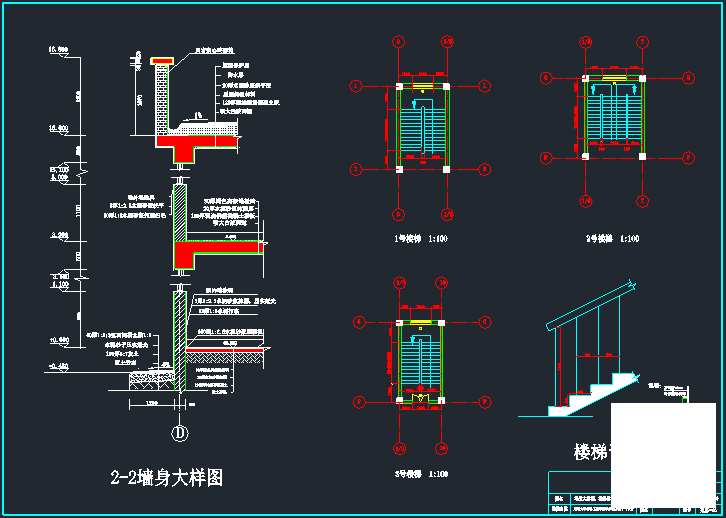

墙身大样及

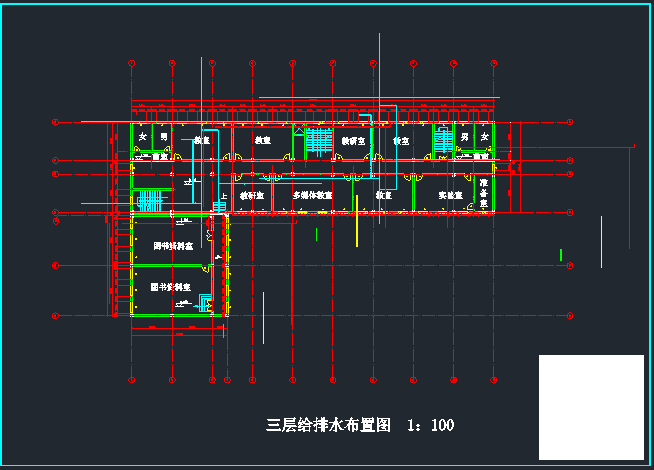

三层给排水布置图
结构设计说明
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 4层教学楼CAD施工图纸(水电暖结构) - 1
    第 1 张图
  • 4层教学楼CAD施工图纸(水电暖结构) - 2
    第 2 张图
  • 4层教学楼CAD施工图纸(水电暖结构) - 3
    第 3 张图
  • 4层教学楼CAD施工图纸(水电暖结构) - 4
    第 4 张图
  • 4层教学楼CAD施工图纸(水电暖结构) - 5
    第 5 张图
  • 4层教学楼CAD施工图纸(水电暖结构) - 6
    第 6 张图
  • 4层教学楼CAD施工图纸(水电暖结构) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
