33层剪力墙结构住宅楼结构CAD施工图纸(抗震设防类别)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目是安徽某住宅楼项目,地下一层,地上三十三层,剪力墙结构,结构的计算嵌固部位:基础底板,该项目抗震设防类别:丙类,按7度进行抗震计算,按7度采取抗震构造措施,预制桩桩基基础,基础设计等级为甲级。

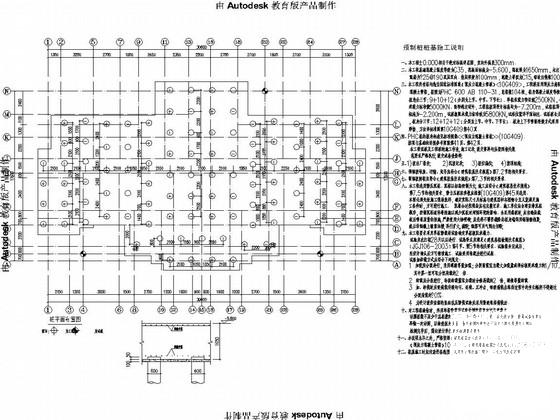

该资料包含: 结构设计说明 ,桩 平面布置图 ,筏板配筋图,基础详图,竖向构件平法施工图,梁平法施工图,板配筋图,节点大样图,楼梯大样图。
分享投稿时间:近几年5月。

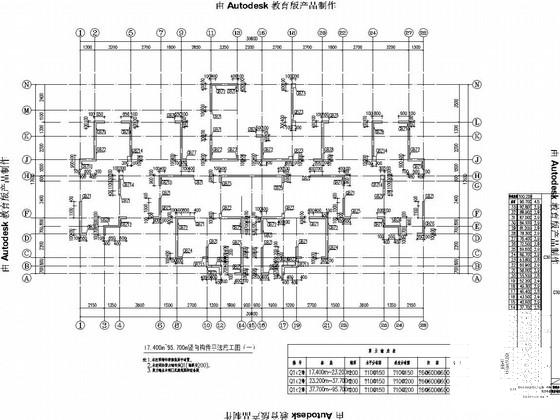

±0.000~17.400m竖向构件平法施工图

十六~二十四层梁平法施工图

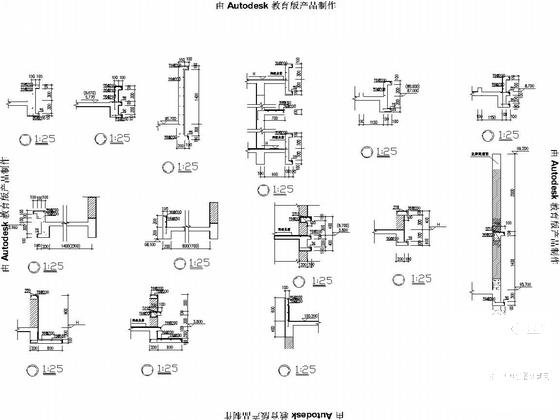

大样图

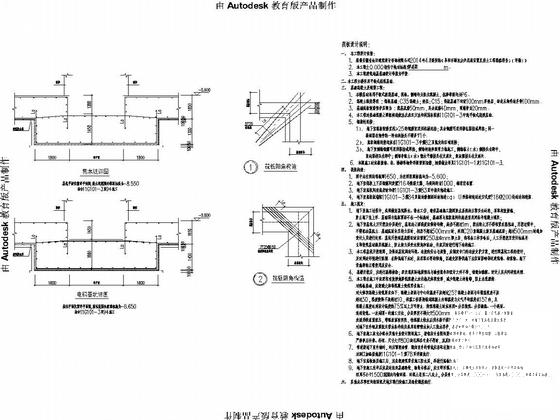

基础详图

三~三十三层板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 33层剪力墙结构住宅楼结构CAD施工图纸(抗震设防类别) - 1
    第 1 张图
  • 33层剪力墙结构住宅楼结构CAD施工图纸(抗震设防类别) - 2
    第 2 张图
  • 33层剪力墙结构住宅楼结构CAD施工图纸(抗震设防类别) - 3
    第 3 张图
  • 33层剪力墙结构住宅楼结构CAD施工图纸(抗震设防类别) - 4
    第 4 张图
  • 33层剪力墙结构住宅楼结构CAD施工图纸(抗震设防类别) - 5
    第 5 张图
  • 33层剪力墙结构住宅楼结构CAD施工图纸(抗震设防类别) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
