4层框剪结构武警营房结构CAD施工图纸(7度抗震)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

某地武警营房全套施工图,该项目为钢筋混凝土框架-剪力墙结构。建筑抗震设防类别:丙类。抗震等级:框架为三级,剪力墙为二级。建筑物的耐火等级:二级。主要结构构件的耐火极限:柱3小时;梁2小时;楼板1.5小时。
结构施工图24张,包括资料目录、 结构设计说明 、基础平面布置图、基础详图、结构平面布置图、楼梯间出屋面和屋顶构架 平面布置图 、剪力墙/柱平法施工图、柱剖面配筋图、梁平法施工图、楼梯间出屋面和屋顶构架梁平法施工图、 楼梯详图 等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 4层框剪结构武警营房结构CAD施工图纸(7度抗震) - 1

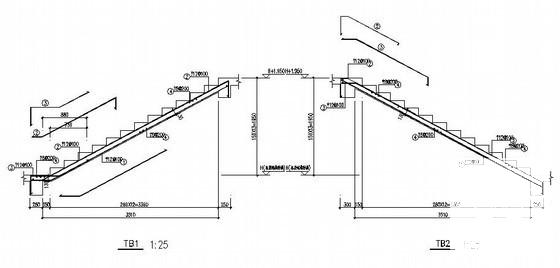

    第 1 张图
  • 4层框剪结构武警营房结构CAD施工图纸(7度抗震) - 2

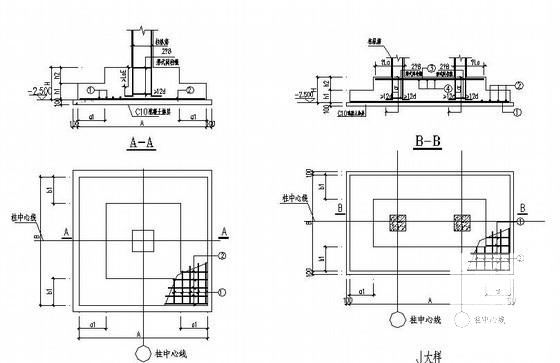

    第 2 张图
  • 4层框剪结构武警营房结构CAD施工图纸(7度抗震) - 3

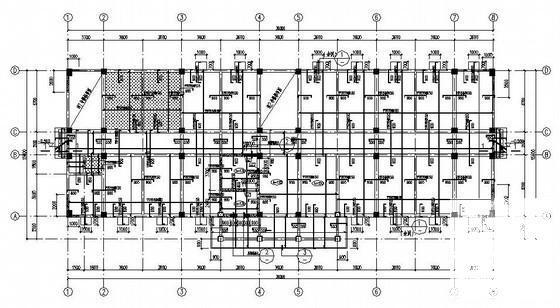

    第 3 张图
  • 4层框剪结构武警营房结构CAD施工图纸(7度抗震) - 4

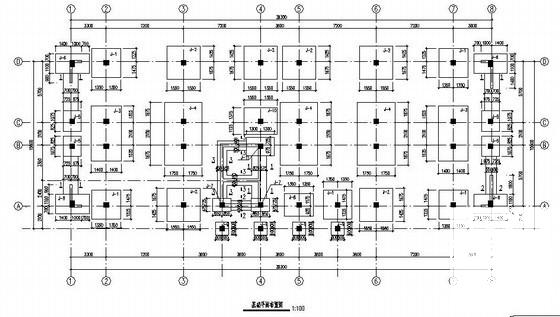

    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
