25层桩基础剪力墙住宅楼结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:抗震不设防
  • 风压:0.45kN/平方米
  • 参考图纸:35张
  • 设计年代:近代

附件详情

混凝土结构设计总说明、剪力墙构造通用图(抗震)、钻(冲)孔桩统一说明、桩基平面布置图、承台大样图、超前钻孔布置图、承台梁平面布置图及配筋大样图、承台面至首层剪力墙、柱平面布置图、承台面至首层剪力墙边缘构件大样图、剪力墙平面布置图、墙边缘构件大样图、剪力墙、柱 平面布置图 、梁平面整体配筋图、板钢筋图、梁平面整体配筋图、板钢筋图、梁平面整体配筋图及板钢筋图、大样图、楼梯大样图共35张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

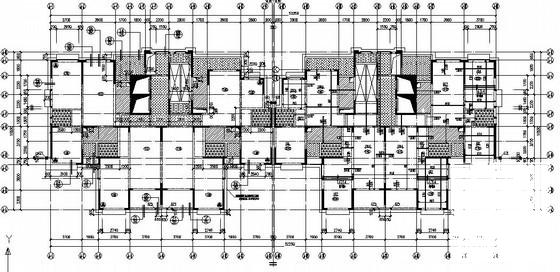

  • 25层桩基础剪力墙住宅楼结构CAD施工图纸 - 1
    第 1 张图

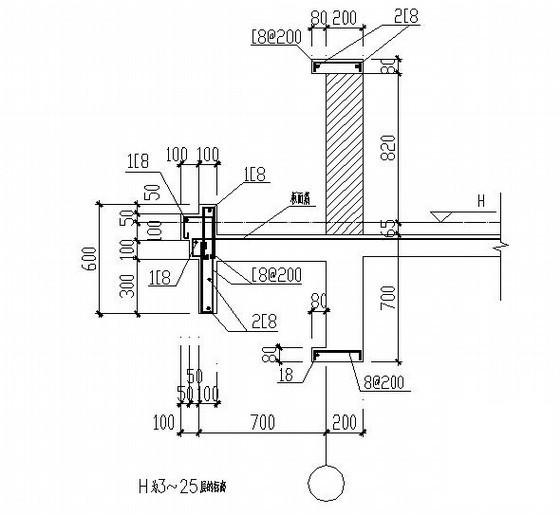

  • 25层桩基础剪力墙住宅楼结构CAD施工图纸 - 2
    第 2 张图

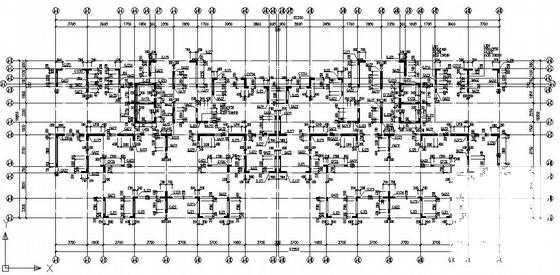

  • 25层桩基础剪力墙住宅楼结构CAD施工图纸 - 3
    第 3 张图

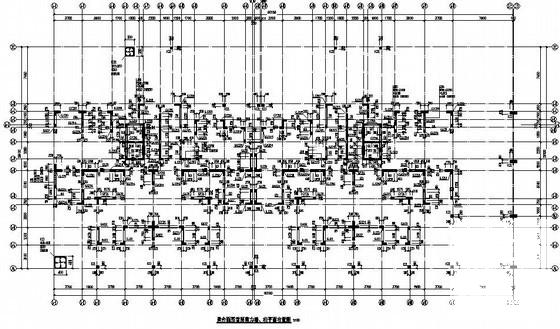

  • 25层桩基础剪力墙住宅楼结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
