商务综合楼火灾后局部加固补强维修工程施工图纸

附件详情

商务综合楼工程为在建商务综合楼工程，位于某市某区，建筑为框架剪力墙结构，地下2层，地上11层，总建筑面积为26533平方米。建筑高度为41.5m，，高宽比为2.24，建筑主要跨度7.2m、8.1m、6.4m、5.2m。工程结构的设计使用年限为50年。结构安全等级为二级。该工程主体结构现已完工。10月5日约17时，某商务综合楼一层D～E/（1/3）～4房间不慎发生火灾事故，造成一层D～E/（1/3）～4房间堆放的聚乙烯苯板（保温板）着火，经报警消防部门到场及时扑灭，着火具体位置为一层D～E/（1/3）～4轴线房间及周边。
该资料包含：

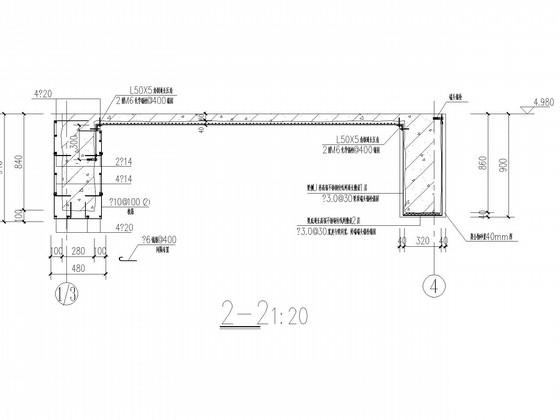

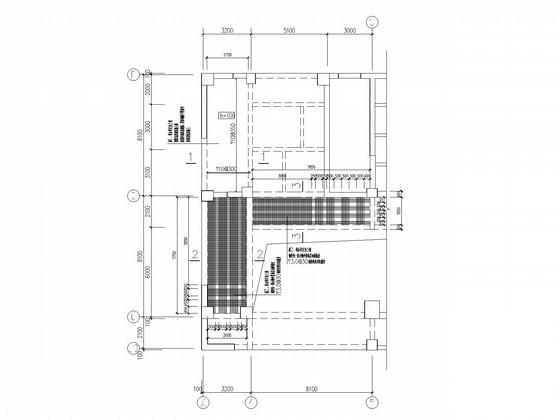

结构加固补强设计说明、墙、柱结构加固平面图、梁、板结构加固平面图、结构加固维修平面图、节点详图共7张图纸。
