大楼装修新增5.1米门洞结构设计施工图纸

  • 建筑类别:住宅,办公,商业
  • 图纸设计深度:施工图
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 参考图纸:2张
  • 设计年代:近代

附件详情

上海某大楼装修新增5.1米门洞结构设计图
该资料为:上海某大楼装修新增5.1米门洞结构设计图
该资料包含:
5.1m门洞平面图、5.1m门洞立面图、墙内外钢柱连接图、地基梁剖面图、5.1m门洞地基梁施工图共两张图纸。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

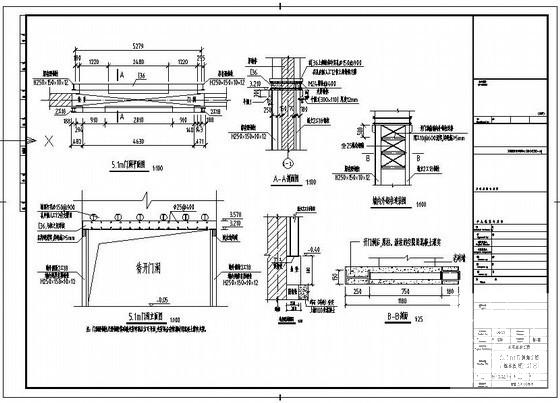

  • 大楼设计图纸 - 1
    大楼设计图纸 - 1

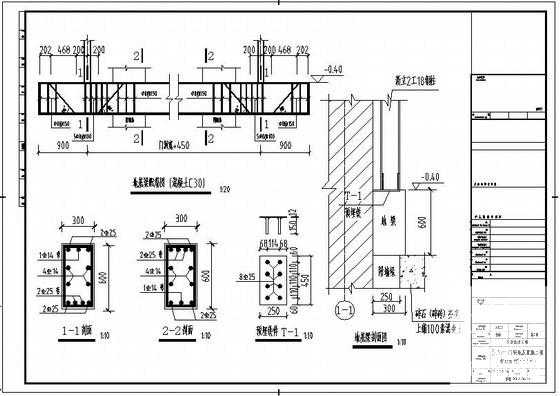

  • 大楼设计图纸 - 2
    大楼设计图纸 - 2
以上是部分截图,请下载附件后查看完整高清内容
