72米跨带吊车门式刚架厂房结构CAD施工图纸(7度抗震)

  • 建筑类别:工业建筑
  • 建筑高度:单层厂房
  • 设计阶段:施工图设计
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构,门式刚架结构
  • 基础形式:独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:20张以下

附件详情

结构设计施工总说明、基础平面图、基础详图、锚栓布置平面图、钢柱、吊车梁及柱间支撑布置平面图、屋面结构布置图、屋面檩条布置图、墙面檩条布置图、GJ、吊车梁详图、ZC共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

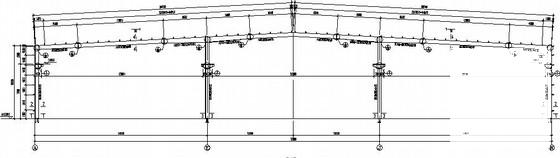

  • 72米跨带吊车门式刚架厂房结构CAD施工图纸(7度抗震) - 1
    第 1 张图

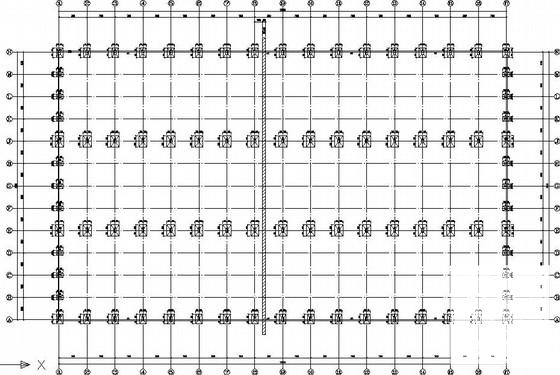

  • 72米跨带吊车门式刚架厂房结构CAD施工图纸(7度抗震) - 2
    第 2 张图

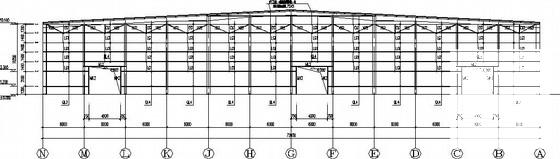

  • 72米跨带吊车门式刚架厂房结构CAD施工图纸(7度抗震) - 3
    第 3 张图

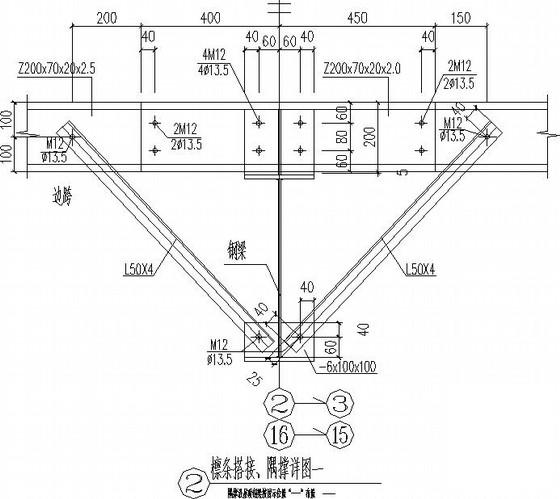

  • 72米跨带吊车门式刚架厂房结构CAD施工图纸(7度抗震) - 4
