网架结构三面广告牌结构设计施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 钢结构:网架
  • 基础形式 :独立基础
  • 抗震设防烈度:抗震不设防
  • 参考图纸:7张
  • 设计年代:近代

附件详情

网架结构三面广告牌 结构施工图 。主要包括:网架 结构设计说明 、网架总平面图、1-5层安装图、1-5层腹杆图、网架球图、网架材料表、网架支座、支托等共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 网架结构设计施工 - 1

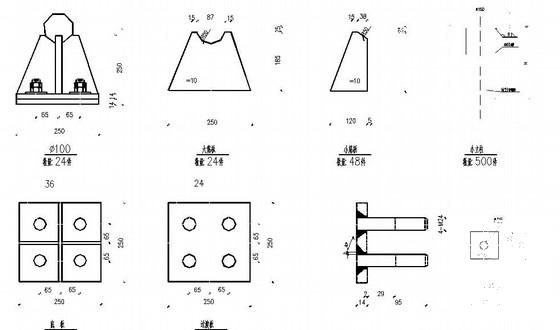

    网架结构设计施工 - 1
  • 网架结构设计施工 - 2

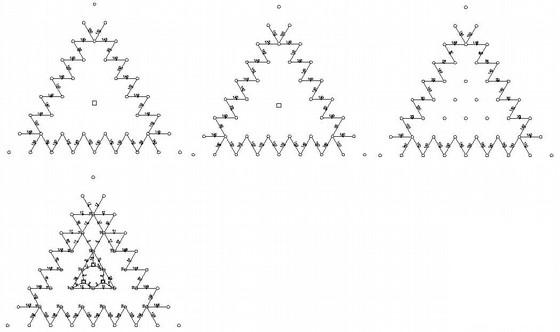

    网架结构设计施工 - 2
  • 网架结构设计施工 - 3

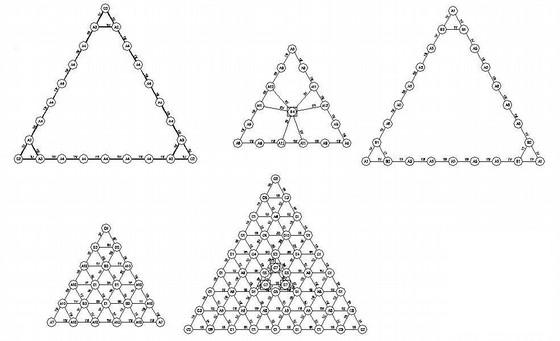

    网架结构设计施工 - 3
  • 网架结构设计施工 - 4

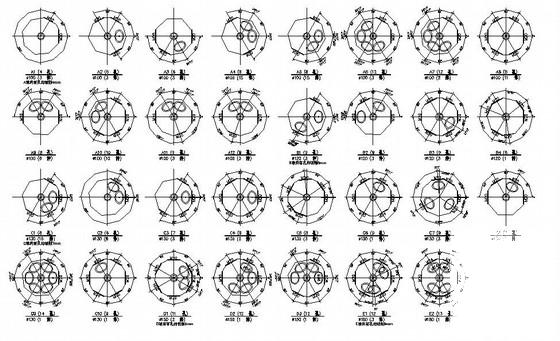

    网架结构设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
