2层垃圾中转站建筑施工套CAD图纸(工程结构)
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 图纸设计深度：施工图
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 建筑设计面积：314.39平方米
- 占地面积：214.40平方米
- 建筑高度：9.1m
- 建筑地上层数：2层
- 设计效果图：无
附件详情
总建筑设计面积：314.39平方米，建筑占地面积214.40平方米
该项目建筑层数为二层，底层层高为4.0m，二层高为4.0m，建筑高度9.1m，
该项目建筑设计结构形式为框架结构。本项目建筑工程等级三级，
设计使用年限50年，防火分类为火灾危险性为丙类的生产用房，

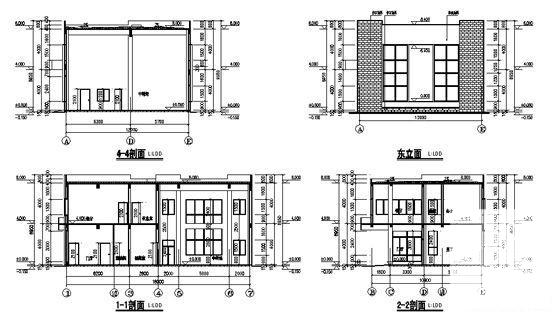

侧 剖立面图

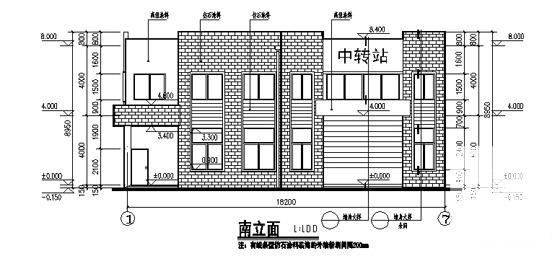

南立面图
剖立面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-02
- 评论次数：0
- 浏览次数：0
- 文件大小：2.51 MB
- 收藏次数：0
-
文件名称：
附件-995886685985895789870.rar
