6层砖混结构住宅楼结构CAD施工图纸(带阁楼条形基础)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该项目主体为地上六层带阁楼。结构体系为砖混结构。基础形式采用条形基础。场地标准冻深:-2.10米,抗震设防烈度为6度。

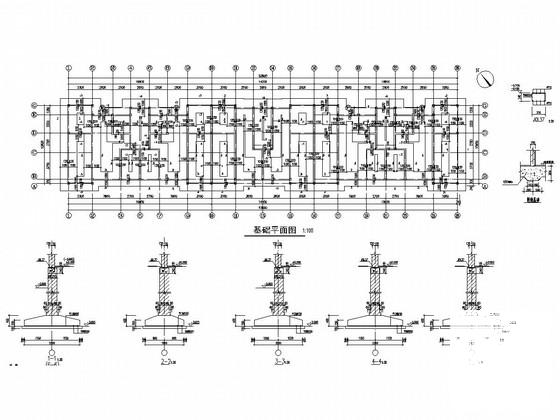

该资料包含: 结构设计说明 ,基础图,地沟及一层阳台布置图,标准及各楼层结构图, 楼梯详图 ,节点详图等共计10张图。
分享投稿时间:近几年8月。

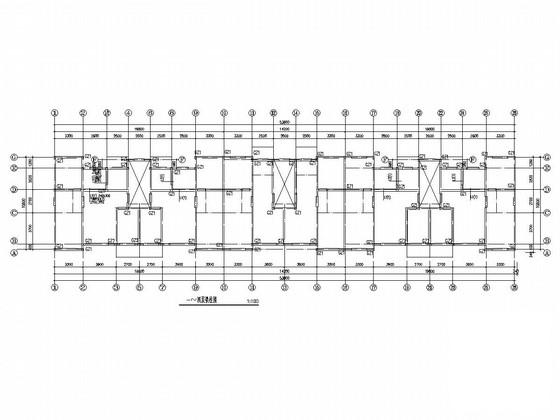

一~四层梁柱图

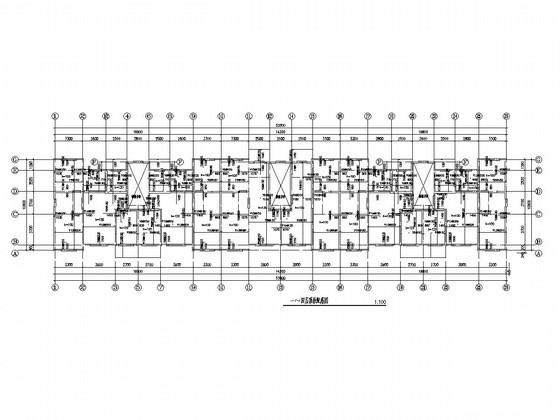

一~四层顶板配筋图

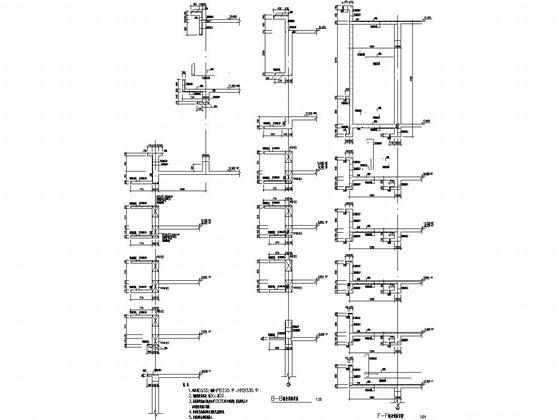

节点详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 6层砖混结构住宅楼结构CAD施工图纸(带阁楼条形基础) - 1
    第 1 张图
  • 6层砖混结构住宅楼结构CAD施工图纸(带阁楼条形基础) - 2
    第 2 张图
  • 6层砖混结构住宅楼结构CAD施工图纸(带阁楼条形基础) - 3
    第 3 张图
  • 6层砖混结构住宅楼结构CAD施工图纸(带阁楼条形基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
