3层砖混结构别墅结构CAD施工图纸（建筑图纸）

附件详情

本户型是3层半独栋别墅，砌体结构，占地面积126.53平方米，总建筑面积400.2平方米。一层设有客厅、堂屋、神台、卫生间、餐厅、厨房、佛龛；二层设有客厅、卧室3间、卫生间1间、厨房；三层设有客厅、卧室2间、书房2间、卫生间1间；三层上面设有一个凉亭。
抗震设防烈度为6度，基础采用独立基础和条形基础，基础设计等级为丙级。

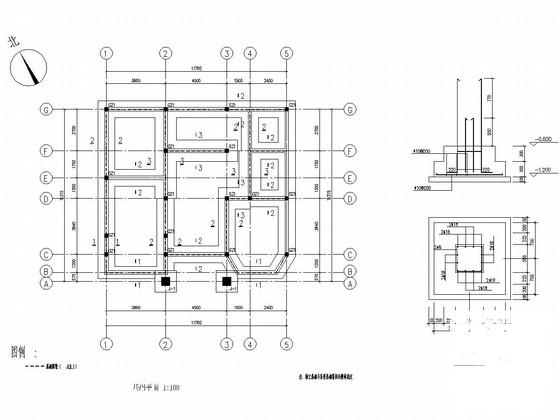

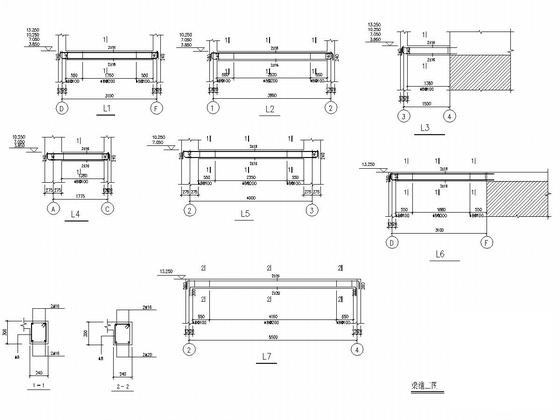

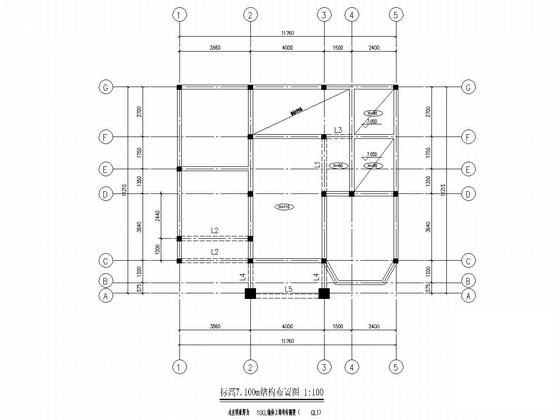

结构专业该资料包含： 结构设计说明 ，基础布置图，基础详图，各层结构布置图，板配筋图，梁施工图，圈梁兼过梁图，楼梯图等共计14张图。

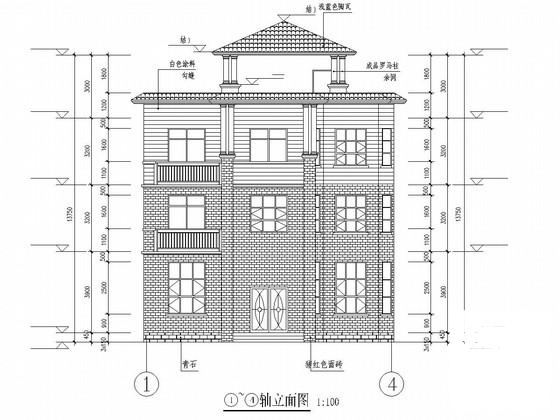

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，构造详图等共计10张图。
总计24张图。
