多层住宅楼区消防给水综合整理治竣工图纸

  • 设计详细说明:有
  • 功能:住宅区
  • 设计内容:给水系统, 污水排水系统, 雨水排水系统
  • 设计阶段:竣工图
  • 参考图纸:10-20张
  • 设计年代:近代

附件详情

  • 资料目录
  • 给排水设计总说明
  • 图纸图例
  • 主要设备及材料表
  • 消防隐患整治工程
  • 消防隐患整治工程总图
  • 消火栓给水系统原理图
  • 雨水系统原理图
  • 污水系统原理图

附件详情

工程介绍:
该项目为某小区综合整治改造工程。该小区由由五栋多层住宅组成。

设计范围:
1.该项目建筑红线范围内的雨水改造工程、污水改造工程和消防改造工程由我院设计。
2.该项目建筑红线内最后一个污水检查井和雨水检查井至城市污水检查井和雨水检查井之间的管道;该项目水表井至城市自来水接管井之间的管道,由市政有关部门设计、施工。

,图纸共12张。

消火栓给水系统原理图

污水系统原理图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

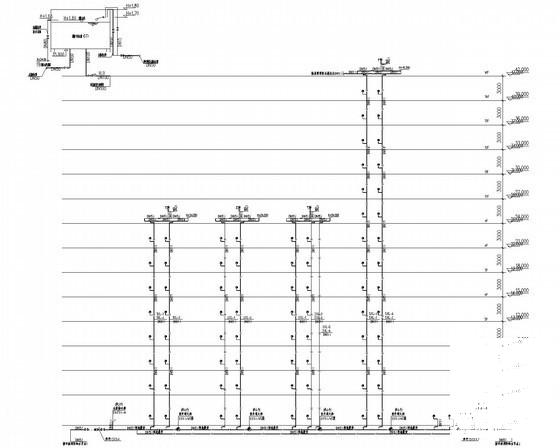

  • 多层住宅楼图纸 - 1
    多层住宅楼图纸 - 1

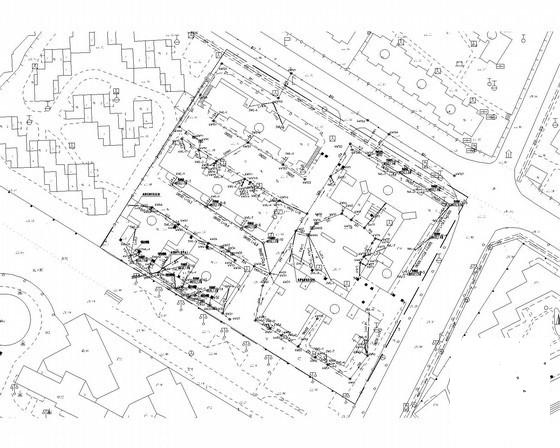

  • 多层住宅楼图纸 - 2
    多层住宅楼图纸 - 2

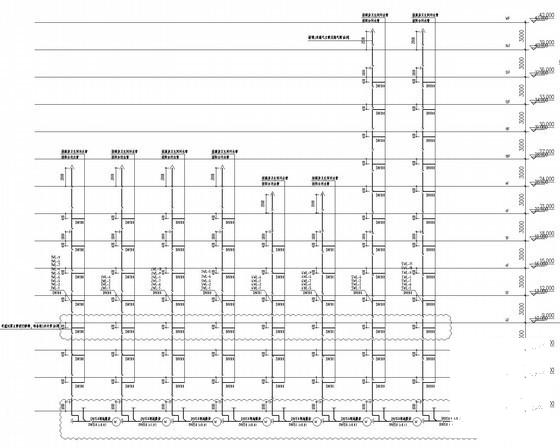

  • 多层住宅楼图纸 - 3
    多层住宅楼图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
