日光温室生态园大棚、展厅建筑结构图纸（钢结构）
- 建筑类别：农业建筑
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢结构
- 钢结构：轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.50kN/平方米
- 雪压：0.22kN/平方米
- 参考图纸：40张
- 设计年代：近代
附件详情
该项目是大同市某生态园大棚，地上一层，采用砌体结构。大棚采用轻钢屋顶，结构总高度为4.350m.室内外高差0.300m.7度设防，展厅：钢结构跨度为8.0米,开间为4.2米，长16.8米，设计基准期为30年；覆盖材料为阳光板，钢结构柱基础为钢筋混凝土基础。
包括：大棚、展厅设计说明，结构图，建筑平、立、剖面图共计40张。
8月。

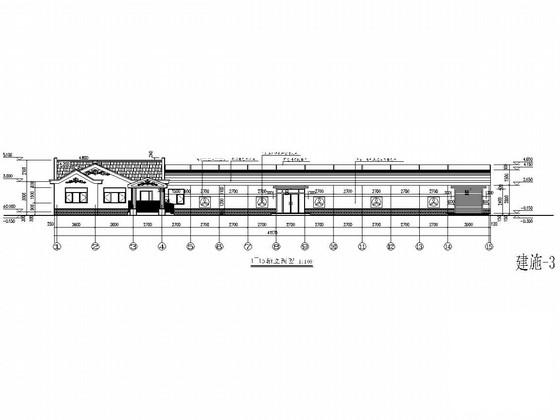

立面图
基础图

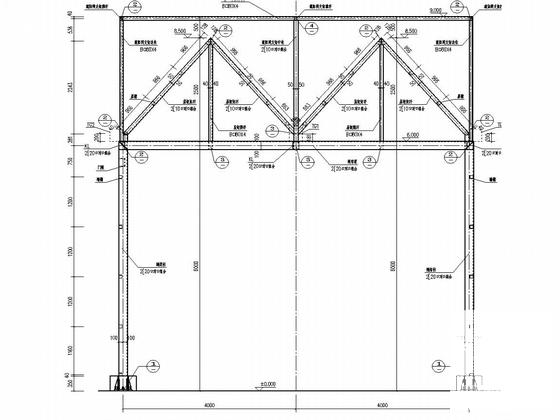

钢结构图

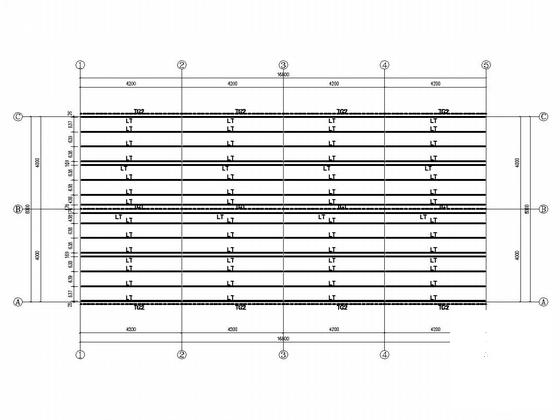

屋面檩条布置图

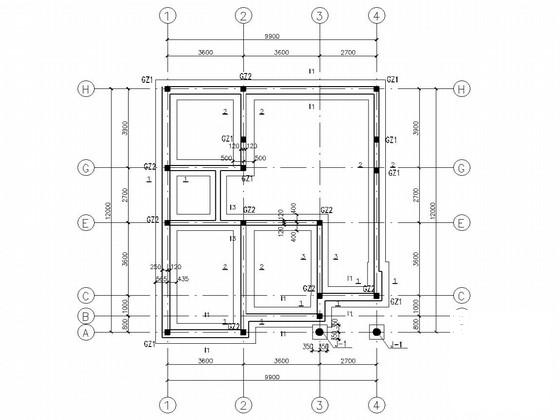

基础 平面布置图
檩条布置图
大样图
基础详图
屋顶结构平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-17
- 评论次数：0
- 浏览次数：0
- 文件大小：5.3 MB
- 收藏次数：0
-
文件名称：
附件-995876986699686868055.zip
