3层框架结构宝马4S店结构CAD施工图纸(6度抗震)

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:14张

附件详情

该项目是宝马4S店项目,共3层(局部有错层),结构主体采用框架结构体系,本地区为六度抗震区,该项目基础以钢筋砼柱下独立基础为主,地基基础设计等级为丙级,钢结构设计对钢结构框架主体部分进行设计
包括:结构设计总说明,钢 结构设计说明 ,基础平法平面布置图,一、二层柱结构平面图,梁布置图;水箱间、风机房结构布置图,基础拉梁平面布置图,梁、板 平面布置图 ,节点详图楼梯图等共计14张。

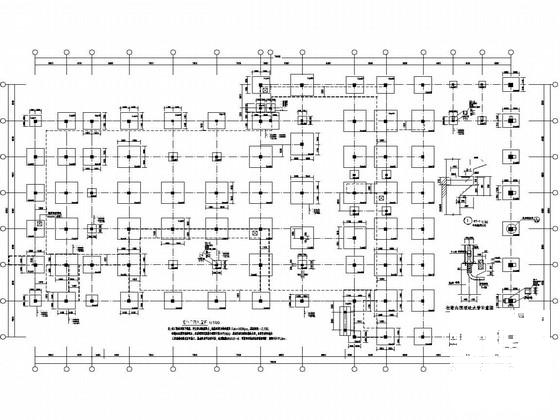

基础拉梁平面布置图

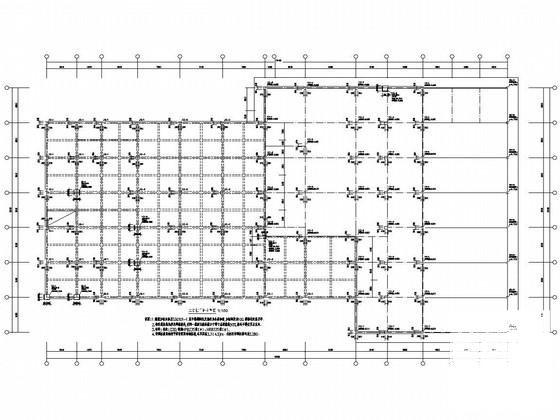

二层柱平面布置图

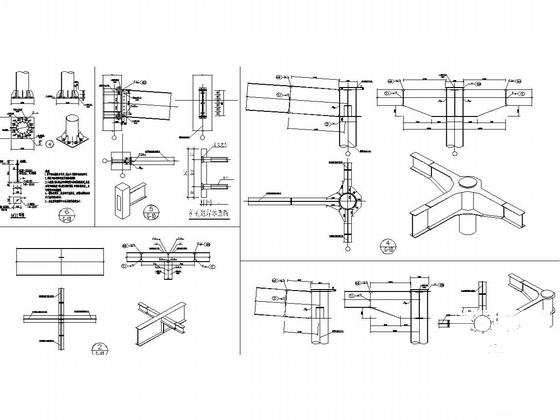

节点详图

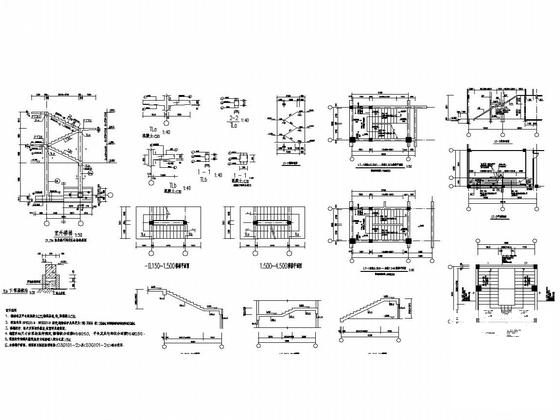

楼梯详图

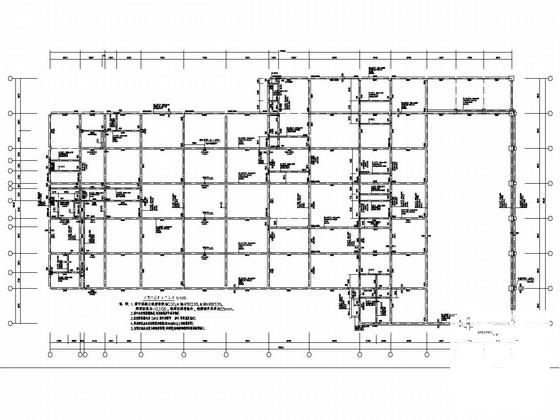

二层顶板平面布置配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 3层框架结构宝马4S店结构CAD施工图纸(6度抗震) - 1
    第 1 张图
  • 3层框架结构宝马4S店结构CAD施工图纸(6度抗震) - 2
    第 2 张图
  • 3层框架结构宝马4S店结构CAD施工图纸(6度抗震) - 3
    第 3 张图
  • 3层框架结构宝马4S店结构CAD施工图纸(6度抗震) - 4
    第 4 张图
  • 3层框架结构宝马4S店结构CAD施工图纸(6度抗震) - 5
    第 5 张图
  • 3层框架结构宝马4S店结构CAD施工图纸(6度抗震) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
