8层异形柱框剪结构住宅楼结构设计CAD施工图纸(地下1层)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.65kN/平方米
  • 地下室功能:车库
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目是黑龙江某住宅楼项目,地上8层,地下一层车库,异形柱框架剪力墙结构,总高度31.250米,采用独立基础+条形基础,基础设计等级为乙级,抗震设防烈度为6度。

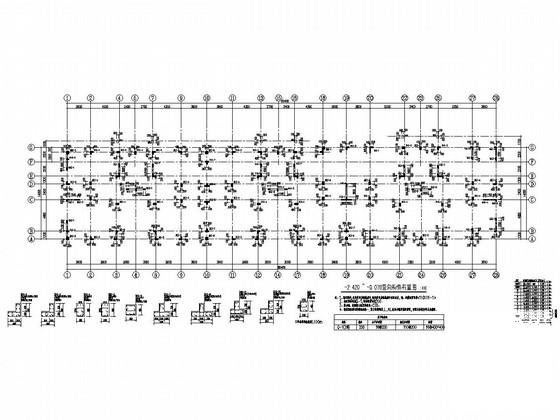

该资料包含: 结构设计说明 ,竖向构件布置图,边缘构件配筋表1,梁平法施工图,板配筋图, 楼梯详图 ,节点详图,通用详图等共计36张图。
分享投稿时间:近几年5月。

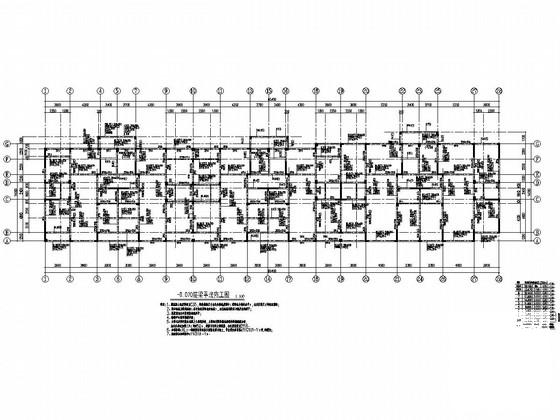

-0.070层梁平法施工图

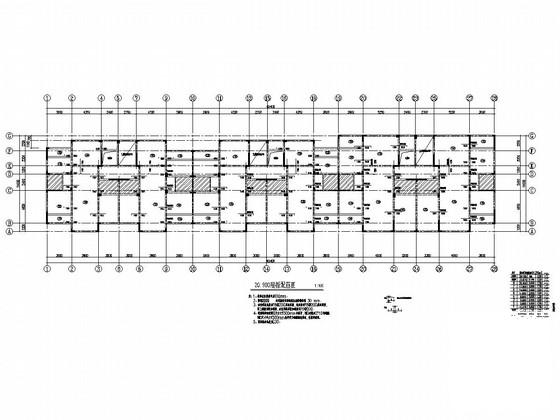

20.900层板配筋图

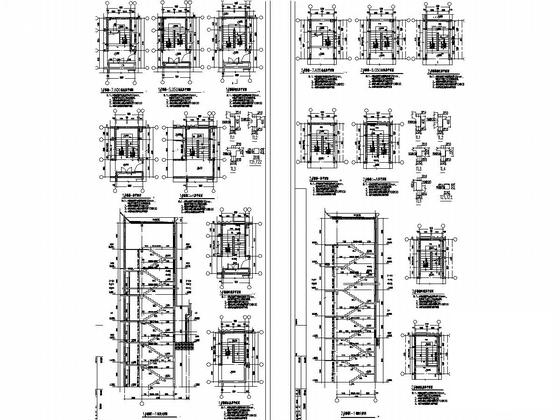

楼梯图

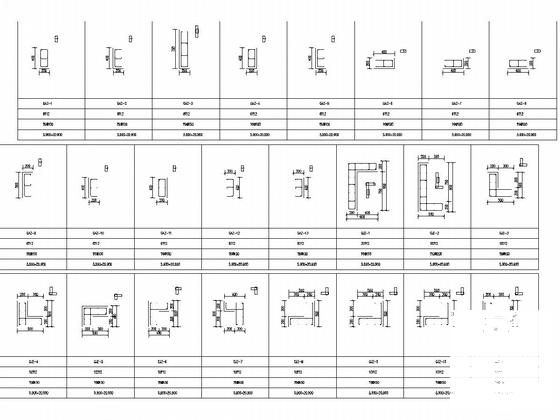

-0.070~5.900边缘构件配筋表1

节点详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 8层异形柱框剪结构住宅楼结构设计CAD施工图纸(地下1层) - 1
    第 1 张图
  • 8层异形柱框剪结构住宅楼结构设计CAD施工图纸(地下1层) - 2
    第 2 张图
  • 8层异形柱框剪结构住宅楼结构设计CAD施工图纸(地下1层) - 3
    第 3 张图
  • 8层异形柱框剪结构住宅楼结构设计CAD施工图纸(地下1层) - 4
    第 4 张图
  • 8层异形柱框剪结构住宅楼结构设计CAD施工图纸(地下1层) - 5
    第 5 张图
  • 8层异形柱框剪结构住宅楼结构设计CAD施工图纸(地下1层) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
