5层框架结构小区住宅楼结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该项目是江苏某市住宅楼项目,地上五层,框架结构,预制方桩基础,基础设计等级为丙级,抗震设防烈度为6度,场地为Ⅲ类。

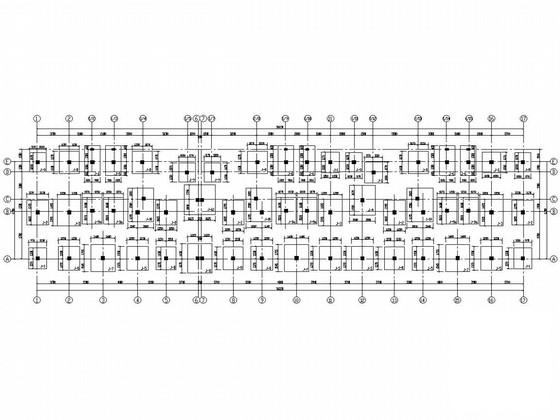

包括:结构设计总说明,各层梁配筋平面图,各层板配筋图,柱配筋平面图,基础 平面布置图 楼梯详图 等共计10张图。

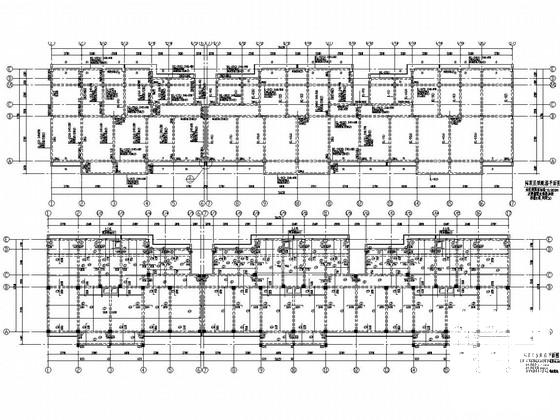

梁板配筋图

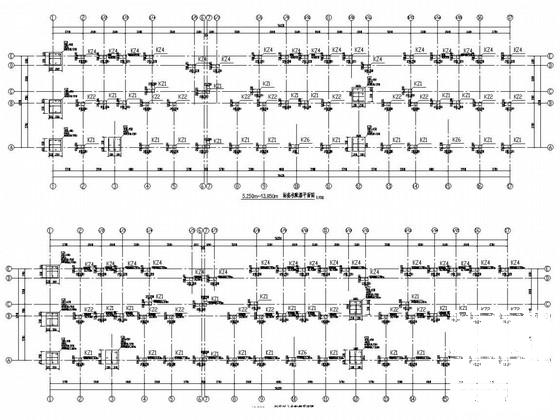

柱配筋图

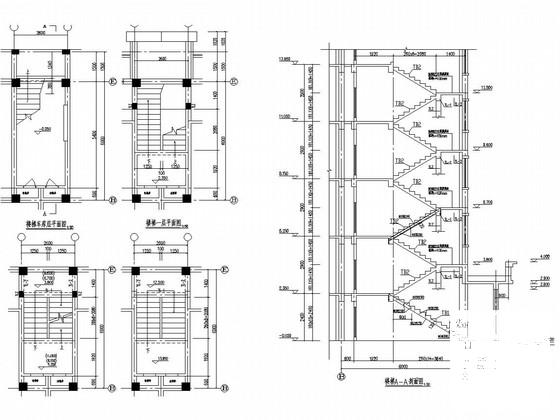

楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 5层框架结构小区住宅楼结构CAD施工图纸 - 1
    第 1 张图
  • 5层框架结构小区住宅楼结构CAD施工图纸 - 2
    第 2 张图
  • 5层框架结构小区住宅楼结构CAD施工图纸 - 3
    第 3 张图
  • 5层框架结构小区住宅楼结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
