地下车库入口钢结构施工大样图(设计说明)

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架,轻钢结构
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.15kN/平方米
  • 参考图纸:5张

附件详情

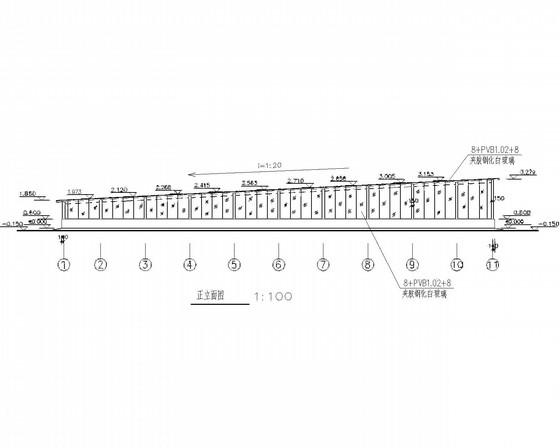

设计总说明、平面图、立面图、剖面图、夹胶玻璃、主框架 平面布置图 、柱脚平面图、屋顶平面图、大样图共5张图纸。

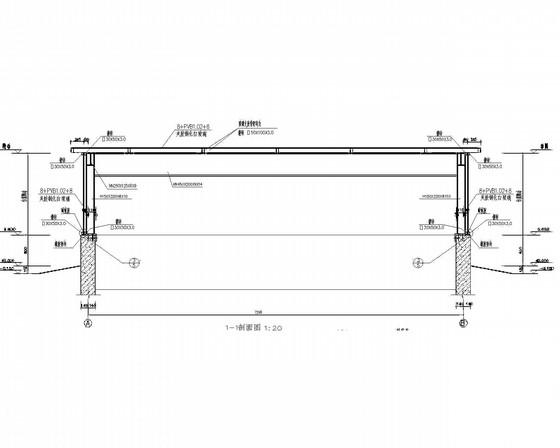

剖面图

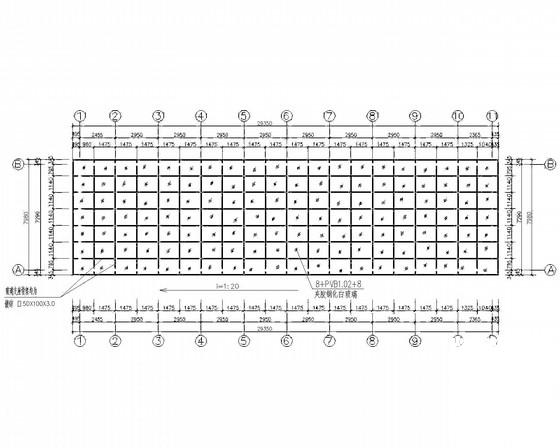

屋顶平面图

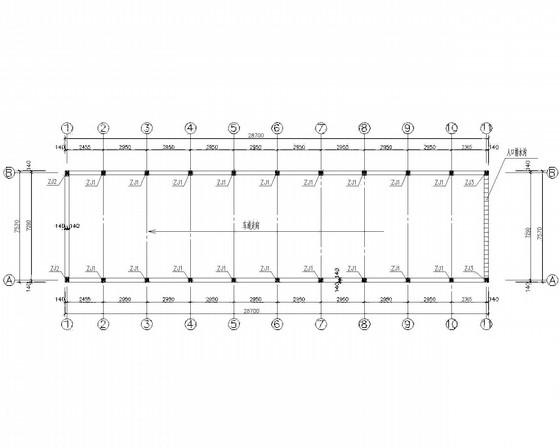

柱脚平面图
