12层剪力墙结构小高层住宅楼结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

某剪力墙小高层结构施工图,上部结构采用全现浇钢筋混凝土剪力墙结构。
该资料包含:设计说明、基础平面布置图、各层梁柱平面布置图、混凝土砌块布置详图、楼梯结构 平面布置图 、各层结构平面图共15张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

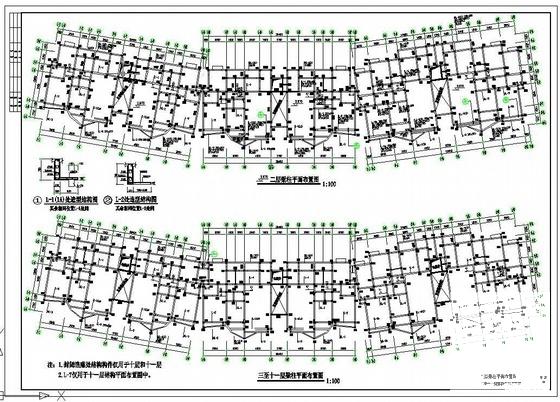

  • 高层剪力墙结构设计 - 1
    高层剪力墙结构设计 - 1

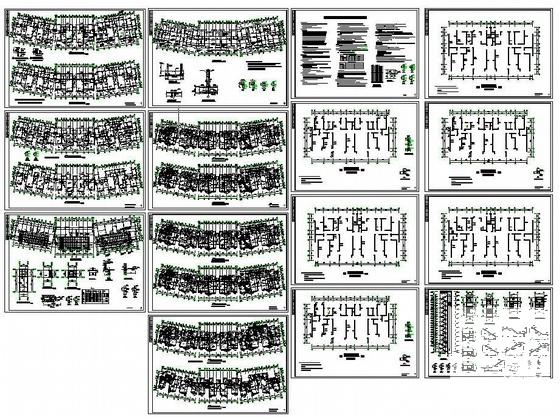

  • 高层剪力墙结构设计 - 2
    高层剪力墙结构设计 - 2
  • 高层剪力墙结构设计 - 3
    高层剪力墙结构设计 - 3
  • 高层剪力墙结构设计 - 4
    高层剪力墙结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
