3层大型超市给排水及消防图纸(压力排水)(自动喷水灭火系统)

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 地下室用途:设备用房,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,水喷雾系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水,压力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 特殊系统:压力排水
  • 大样节点:水箱,水泵,泵房,集水坑,阀门管件,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:广东

附件详情

  • 资料目录
  • 设计说明
  • 图例
  • 主要材料设备表
  • 给水排水管网总平面图
  • 地下室给排水、消防管网平面图
  • 地下室自动喷水灭火系统平面图
  • 一层给水排平面图
  • 一层消火栓给水系统平面图
  • 一层自动喷水灭火系统平面图
  • 二层给排水、消火栓给水系统平面图
  • 二层自动喷水灭火平面图
  • 三层给排水平面图
  • 三层排水、消火栓给水平面图
  • 三层自动喷水灭火系统平面图
  • 屋顶给排水、消火栓给水平面图
  • 泵房给排水管网平面详图
  • 泵房详图
  • 泵房给水管网轴测图
  • 卫生间给排水平面详图
  • 生活冷水给水系统图
  • 生活热水、回水给水系统
  • 消火栓给水系统图
  • 自动喷水灭火系统图
  • 污水排水系统图
  • 废水排水系统图
  • 压力排水系统图
  • 雨水排水系统图

附件详情

该项目位于广东,为大型超市,地下一层,地上三层,本施工图设计包括室内给水系统(冷水系统,热水系统),消防给水系统(消火栓给水系统,自动喷水灭火给水系统,水喷雾灭火系统),排水(污水、雨水)系统。
,共20张图。

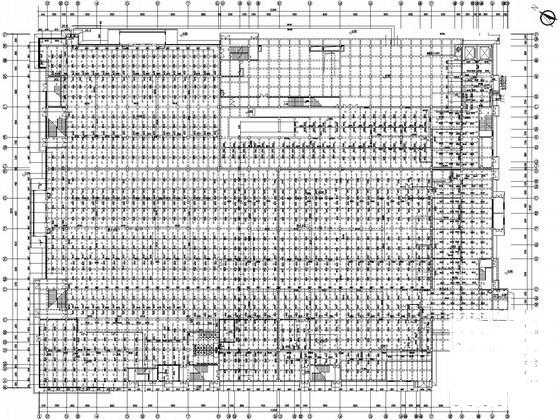

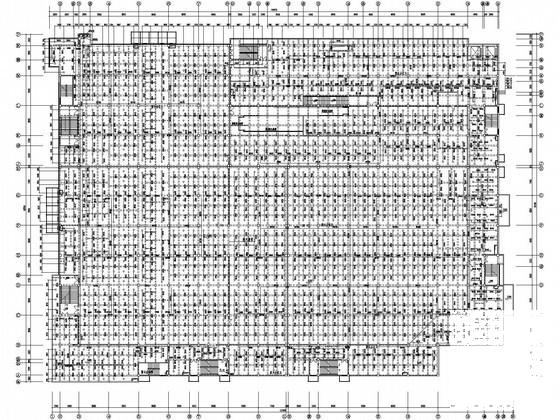

一层自动喷水灭火系统管道布置平面图

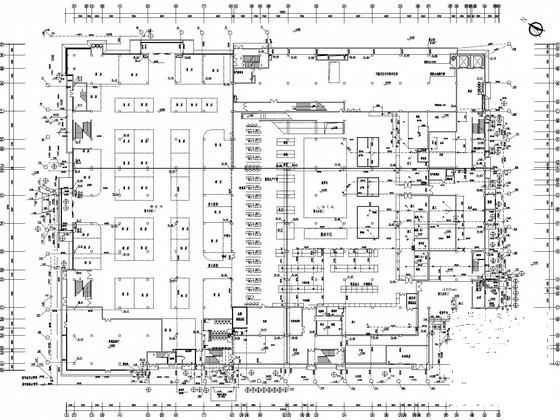

一层给排水管道布置平面图

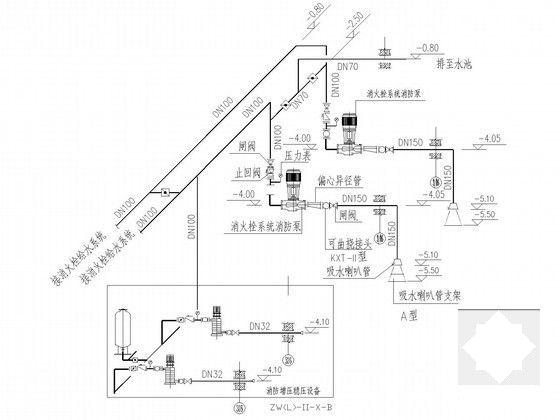

消火栓泵给水管网轴测图

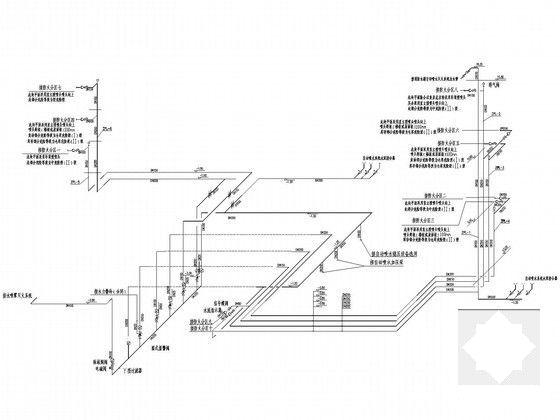

自动喷水灭火系统系统图

泵房给排水管网平面详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 3层大型超市给排水及消防图纸(压力排水)(自动喷水灭火系统) - 1
    第 1 张图
  • 3层大型超市给排水及消防图纸(压力排水)(自动喷水灭火系统) - 2
    第 2 张图
  • 3层大型超市给排水及消防图纸(压力排水)(自动喷水灭火系统) - 3
    第 3 张图
  • 3层大型超市给排水及消防图纸(压力排水)(自动喷水灭火系统) - 4
    第 4 张图
  • 3层大型超市给排水及消防图纸(压力排水)(自动喷水灭火系统) - 5
    第 5 张图
  • 3层大型超市给排水及消防图纸(压力排水)(自动喷水灭火系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
