农村住宅小区室外电气管网CAD图纸(防雷接地系统)
- 建筑类别：住宅,园林建筑
- 建筑设计面积：27132.0平方米
- 图纸设计深度：施工图
- 参考图纸：4张
- 节点大样：线槽,线管,电缆
- 强电 设计：低压配电,其它
- 弱电设计：其它
附件详情
某农村还建房1#地块建筑总面积27132.0平方米，包括11栋楼，每栋楼地上一层，每层层高3.0米，均为住宅；建筑主体高度11.574米。1#地块共有11栋建筑物，每栋建筑住户为4户至12户不等，总住户数为104户。
设计范围包括：220/380V配电系统；
防雷接地
系统；电话宽带网系统；有线电视系统等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

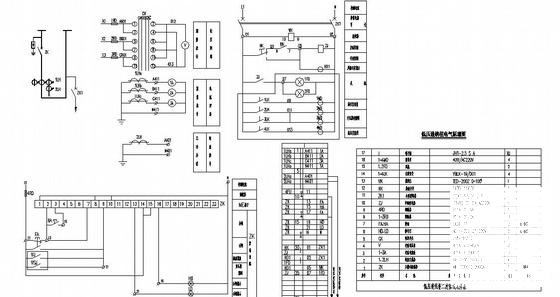

第 1 张图 -

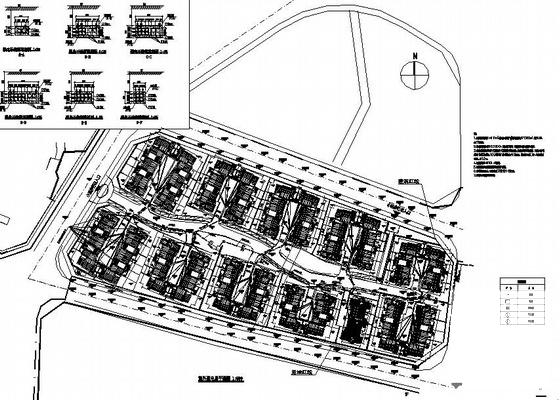

第 2 张图 -

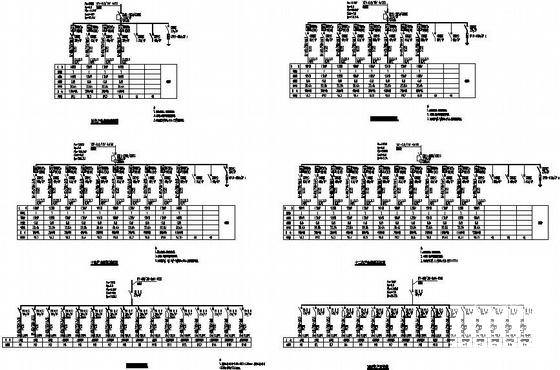

第 3 张图 -

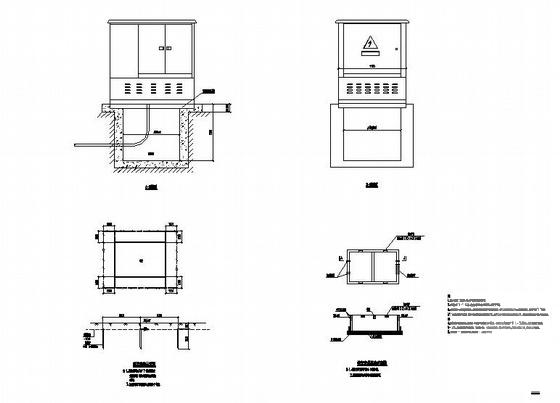

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.12 MB
- 收藏次数：0
-
文件名称：
附件-995855899959969798858.rar
