5层框架结构办公楼结构CAD施工图纸(建筑图纸计算书)

附件详情:该资料为拟建的办公楼项目,主要包括两部分。一是建筑方案设计,根据任务书的功能要求选择合理的柱网尺寸和建筑结构形式来布置建筑的主要用房,并且选择合理的工程做法;二是结构方案的设计,选取一榀典型框架进行设计计算。本次结构设计采用现浇混凝土框架结构,柱下现浇混凝土独立基础。抗震设防烈度为7度。

该资料包含:结构设计总说明,基础施工图,基础详图,梁平法施工图,柱平法施工图及建筑图等共计20张图。计算书包含荷载的汇集及其组合、水平和竖向作用的计算、结构内力分析以及结构的配筋计算等共计100页。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

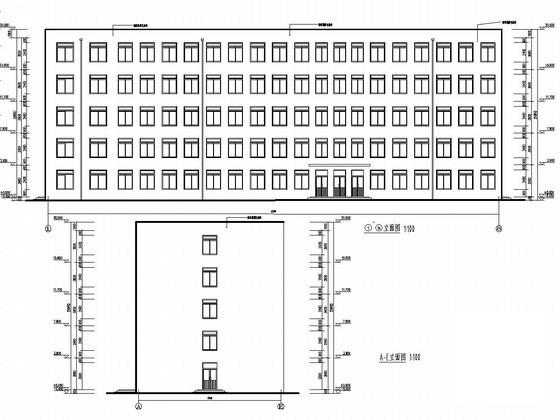

  • 5层框架结构办公楼结构CAD施工图纸(建筑图纸计算书) - 1
    第 1 张图

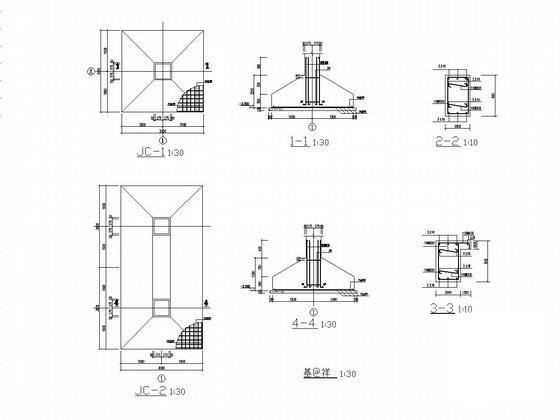

  • 5层框架结构办公楼结构CAD施工图纸(建筑图纸计算书) - 2
    第 2 张图

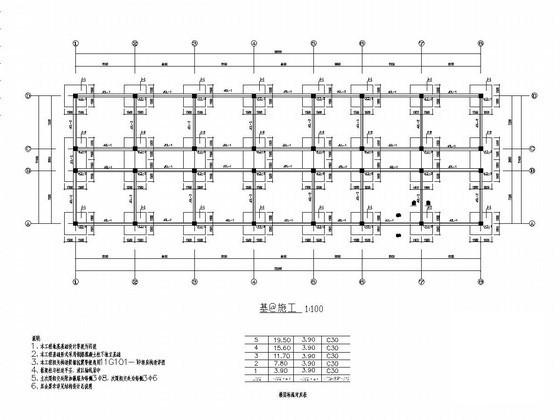

  • 5层框架结构办公楼结构CAD施工图纸(建筑图纸计算书) - 3
    第 3 张图
  • 5层框架结构办公楼结构CAD施工图纸(建筑图纸计算书) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
