6层商务酒店智能化系统图纸(电气设计说明)

  • 建筑类别:酒店,其他
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:58000平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 地下室用途:车库,其它
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,巡更管理系统,停车场管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,公共信息显示系统,智能化集成,呼应信号及信息显示,其它

附件详情

  • 1、 电气设计 说明
  • 2、系统结构图
  • 3、综合布线系统结构图
  • 4、语音系统结构图
  • 5、计算机网络拓扑图
  • 6、智能网系统结构图
  • 7、数字程控交换机系统图以及机柜图
  • 8、有线电视系统图
  • 9、背景音乐系统图
  • 10、信息发布以及查询系统图
  • 11、无线对讲系统图
  • 12、一卡通系统图
  • 13、空调接线图
  • 14、控制系统图
  • 15、平面管线图
  • 16、楼控系统图
  • 17、智能 照明系统
  • 18、报警系统结构图
  • 19、闭路监控系统结构图
  • 20、巡更系统图
  • 21、停车场管理系统图
  • 22、各弱电间示意图

附件详情

该附件为6层商务酒店智能化系统图纸,共28张。
项目概要:建筑面积约58000平方米(其中地上42000平方米,地下16000平方米)。建筑主体由三部分组成,其中主楼(共三层)、贵宾楼(共三层)、客房楼(共六层)。
设计范围:中央集成管理系统,信息设施系统
:综合布线系,计算机网络系统,程控交换机系统 ,卫星及有线电视系统,背景音乐及公共广播系统 ,多功能智能会议系统,信息引导发布系统,无线对讲系统。信息化应用系统:酒店管理系统,客房智能控制系统 ,客房影音系统,智能一卡通管理系统(包含考勤、消费、门禁、巡更、停车等应用)。建筑设备管理系统:楼宇自动化控制系统,智能照明控制系统 ,能耗计量管理系统。安全防范系统:闭路监控系统,安防报警系统 ,门禁系统 ,周界巡更系统,停车场管理系统。综合管路系统,机房系统。
......
总共28张。

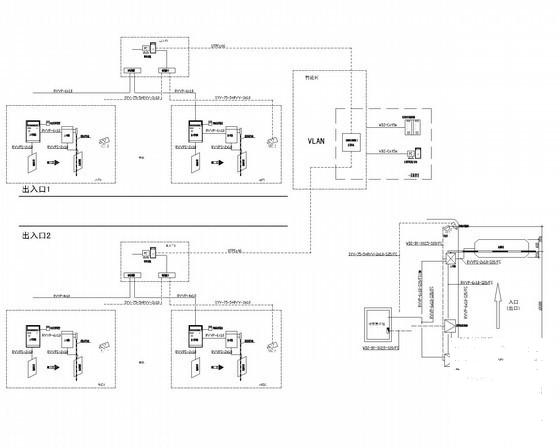

停车场管理系统安装示意图

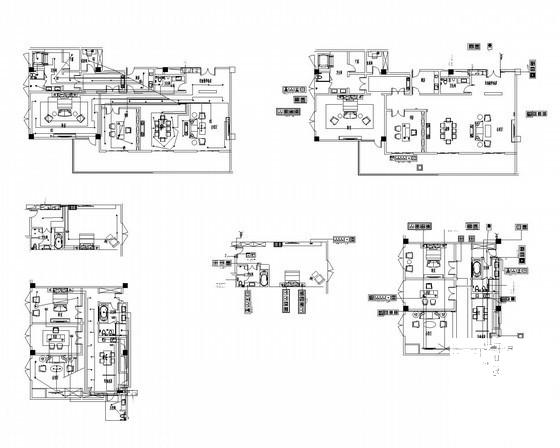

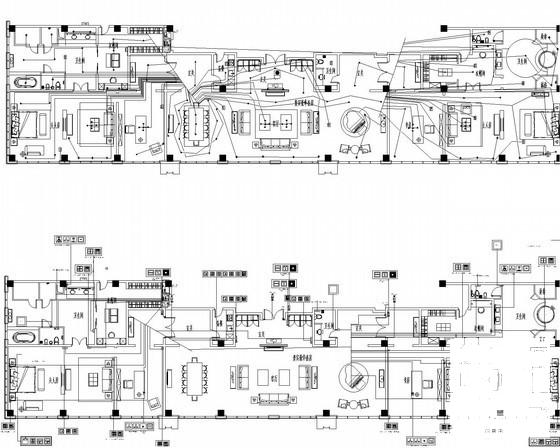

主楼客房顶面及平面管线图

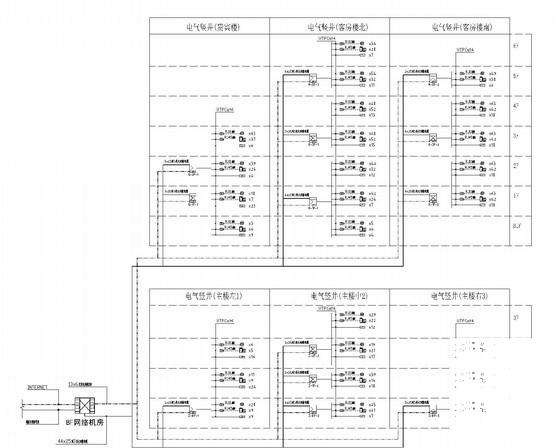

综合布线外网及语音系统结构图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 6层商务酒店智能化系统图纸(电气设计说明) - 1
    第 1 张图
  • 6层商务酒店智能化系统图纸(电气设计说明) - 2
    第 2 张图
  • 6层商务酒店智能化系统图纸(电气设计说明) - 3
    第 3 张图
  • 6层商务酒店智能化系统图纸(电气设计说明) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
